GLA校审标注工具
为方便对校审自动编号、填表，编写提供了一组工具，用于出图前的校审工作。此工具也可以用于互提条件时引注（直接使用命令ACC，AEE）。此程序仅用于公司内部网络使用，在院外环境下使用无效。
下载安装
从下列位置下载后自行安装：
启动

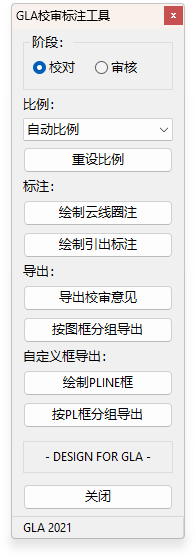

命名名为：GLACHK，如正确安装运行，将出现如下的悬浮工具栏对话框，浮在AutoCAD窗口上：
对话框详解
阶段：
提供校对和审核两个选项。生成的注释位于不同的图层。
比例：
这个用于控制当前或重设比例采用的标注比例。自动比例则根据当前的图纸范围自动选择。
重设比例：
将图中现有标注重设为指定的比例。
绘制云线圈注：
在图中拉出云线圈后标注引出标注。
绘制引出标注：
直接用指定文字在图中标注, 不绘制云线。
上述两项也提供了直接的命令行命令AE，AC等。
| 命令 | 说明 |
|---|---|
| AnnotationExam/AE AnnotationExam2/AEE | 引注校审单意见（图层：A-REVS-EXAM，A-REVS-CHCK）引注说明、提条件（图层： G-REVS-NOTE） |
| AnnotationCloud/AC AnnotationCloud2/ACC | 使用云线圈注校审意见（图层：A-REVS-EXAM，A-REVS-CHCK）使用云线圈注说明、提条件（图层： G-REVS-NOTE） |
导出校审意见：
选择校审意见标注物体，导出到Word文档。Word文档是按照院内统一格式制作，此功能将打开Word或WPS，动态自动填写相应的意见，并对其编号，与图纸中的引注意见一一对应。
按图框分组导出：
选择需要导出的图纸（图框），导出相应图纸中的意见。（对图框图块有约定，需特定图框）
绘制PLINE框：
绘制PLINE线框，对于程序无法识别的图框帮助程序识别图框以分组。
按PL框分组导出：
选择前面绘制的PLINE线框，以此为依据分组，导出相应图纸中的意见。
Author: Qiu Feng, Last Update: 2023-03
