建筑声环境
设备用房的隔声
15S909 《消防给水及消火栓系统技术规范》图示
1、隔振防噪
- 要求另详GB50352-2019，7.4
GB50352-2019 民用建筑设计统一标准
7.4.2 民用建筑的隔声减噪设计应符合下列规定：
2 不宜将有噪声和振动的设备用房设在噪声敏感房间的直接上、下层或贴邻布置;当其设在同一楼层时， 应分区布置。
5 电梯井道和机房不宜与有安静要求的用房贴邻布置，否则应采取隔振、隔声措施。
7.4.4 柴油发电机房应采取机组消声及机房隔声综合治理措施。冷冻机房、换热站泵房、水泵房应有隔振防噪措施。
7.4.6 人员密集的室内场所，应进行减噪设计。
GB55016-2021 建筑环境通用规范
2.3.3 对建筑物内部产生噪声与振动的设备或设施，当其正常运行对噪声、振动敏感房间产生干扰时，应对其基础及连接管线采取隔振措施，并应符合本规范表2.1.4和表2.1.5的规定。
2.3.4 对建筑物外部具有共同基础并产生噪声与振动的室外设备或设施，当其正常运行时对噪声、振动敏感房间产生干扰时，应对其基础及连接管线采取隔振措施，并应符合本规范表2.1.3和表2.1.5的规定。
GB50974-2014 消防给水及消火栓系统技术规范

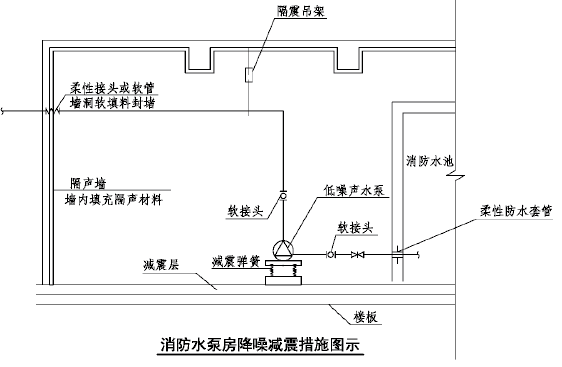

5.5.10 消防水泵不宜设在有防振或有安静要求房间的上一层、下一层和毗邻位置,当必须时,应采取下列降噪减振措施：
1 消防水泵应采用低噪声水泵;
2 消防水泵机组应设隔振装置;
3 消防水泵吸水管和出水管上应设隔振装置﹔
4 消防水泵房内管道支架和管道穿墙和穿楼板处,应采取防止固体传声的措施;
5 在消防水泵房内墙应采取隔声吸音的技术措施。
GB50096-2011 住宅设计规范
8.1.8 水泵房、冷热源机房、变配电室等公共机电用房应采用低噪声设备，且应采取相应的减振、隔声、吸声、防止电磁干扰等措施。
GB50368-2005 住宅建筑规范
7.1.6 管道井、水泵房、风机房应采取有效的隔声措施，水泵、风机应采取减振措施。
JGJ36-2016 宿舍建筑设计规范
5.1.2 柴油发电机房、变配电室和锅炉房等不应布置在宿舍居室、疏散楼梯间及出入口门厅等部位的上一层、下一层或贴邻，并应采用防火墙与相邻区域进行分隔。
GB50041-2020 锅炉房设计标准
4.1.4 住宅建筑物内,不宜设置锅炉房。
图集

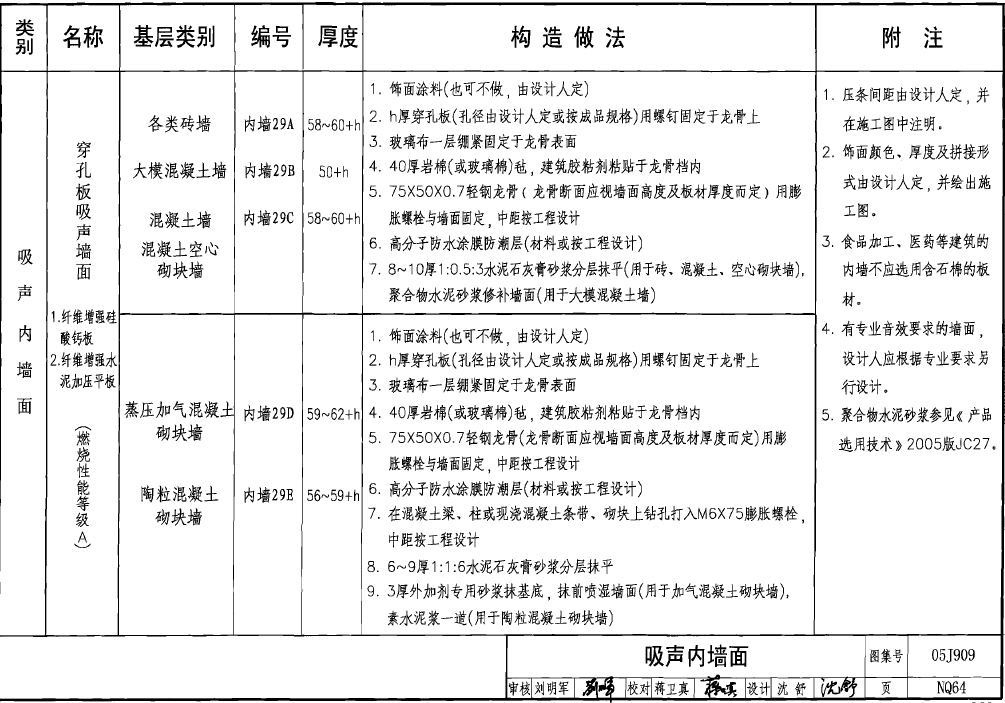

05J909 工程做法 08J931 建筑隔声与吸声构造
15ZJ502 民用建筑隔声与吸声构造（中南标）
TIP
（1）柴油发电机房：隔声综合治理。
（2）冷冻机房、换热站泵房、水泵房：隔振防噪措施。
（３） 管道井、风机房：住宅项目中应隔声减振。
电梯隔声要求
2019.11
TIP
GB50096-2011《住宅设计规范》“6 共用部分”中的“电梯”可以理解为共用电梯，但50368和50118中的电梯就无法这样理解。所以，住宅的户内电梯，也要同样符合相关的隔声规范，平面布置时应注意电梯位置。
一、相关规范
GB50118-2010 民用建筑隔声设计规范
4.3.4 电梯不得紧邻卧室布置，也不宜紧邻起居室（厅）布置。受条件限制需要紧邻起居室（厅）布置时，应采取有效的隔声和减振措施。
GB50368-2005 住宅建筑规范
7.1.5 电梯不应与卧室、起居室紧邻布置。受条件限制需要紧邻布置时，必须采取有效的隔声和减振措施。
GB50096-2011 住宅设计规范
6.4.7 电梯不应紧邻卧室布置。当受条件限制，电梯不得不紧邻兼起居的卧室布置时，应采取隔声、减振的构造措施。
7.3.5 起居室（厅）不宜紧邻电梯布置。受条件限制起居室（厅）紧邻电梯布置时，必须采取有效的隔声和减振措施。
JGJ36-2016 宿舍建筑设计规范
6.2.2 居室不应与电梯、设备机房紧邻布置；居室与公共楼梯间、公用盥洗室、公用厕所、公共浴室等有噪声的房间紧邻布置时，应采取隔声减噪措施，其隔声性能评价量应符合下列规定：……
甬 DX-03-2018 宁波市住宅设计实施细则
6.3.8 电梯井道及机房的位置应符合下列规定：
1 电梯井道及机房不得紧邻卧室布置。
2 电梯井道及机房不应与书房紧邻布置；当受条件限制，不得不紧邻布置时，必须采取有效的隔声、减振构造措施，并宜设两道中间留有空隙的砌块（或混凝土）墙体将电梯井道或机房与书房隔开。
3 电梯井道及机房不宜与除厨房、卫生间和面积不大于5m²的储藏室外的其他功能用房紧邻布置；当受条件限制，不得不紧邻布置时，必须采取有效的隔声、减振构造措施。
《青岛市住宅工程设计常见问题防治技术导则》
1.11.5 住宅建筑内电梯的隔声、降噪： 1）电梯不应紧邻卧室布置，《住宅设计规范》（GB50096-2011）第6.4.7条；电梯与卧室之间应采用其他房间分隔；在普通住宅设计中“书房”应等同“卧室”要求。
台建[2021]215号 台州市住宅品质提升设计指南（试行）
2.1.2 住宅中“书房”等类似功能名称的独立房间，使用面积5平方米及以上的，应视同于卧室。
二、举例：宁海项目
住宅的户内电梯也不得紧邻卧室（在某些地区，书房等同于卧室）。当与起居室（厅）相邻时，应有隔声、减振措施。
户型拼接时，还应注意对相邻户的影响。
TIP
户内电梯经常会直接正对自家起居室（厅）开门，做隔声措施无意义，不紧邻卧室是可以做到的。
三、参考图集

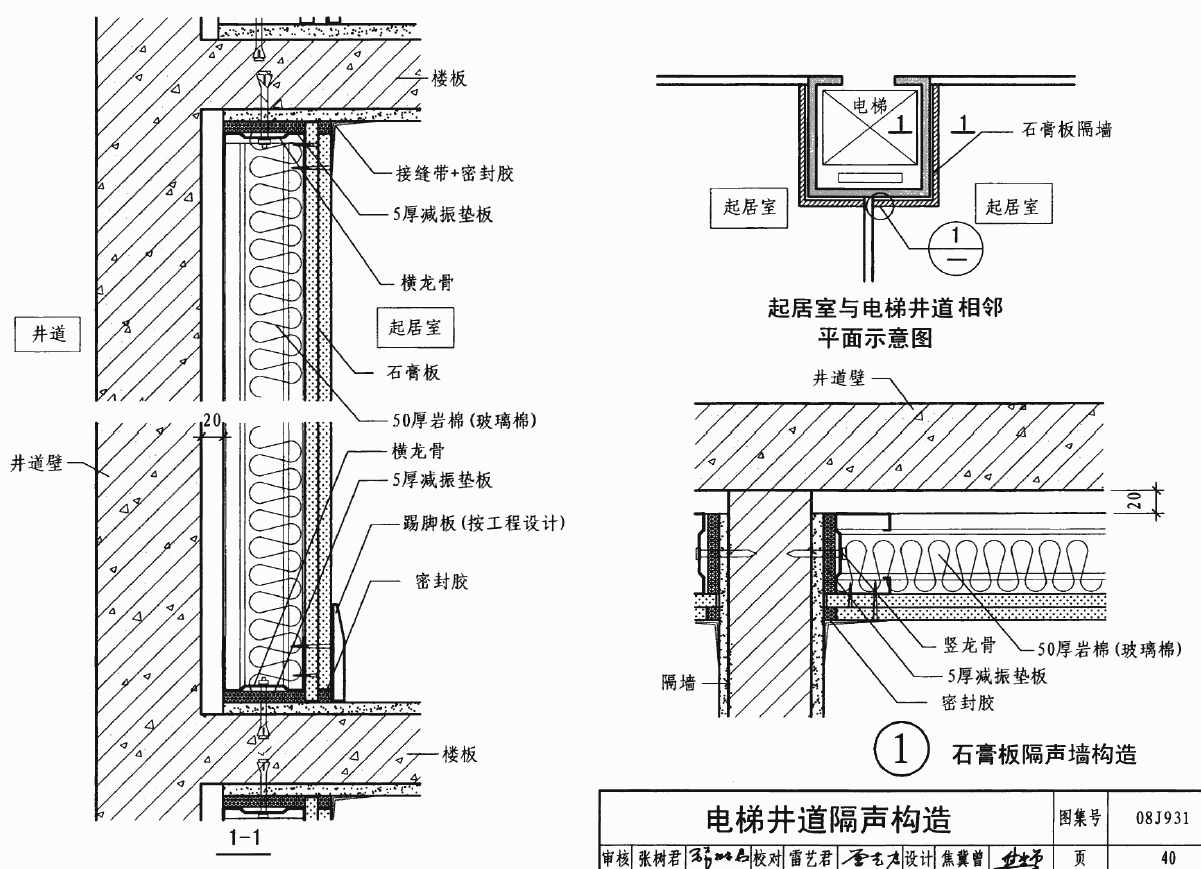

08J931 建筑隔声与吸声构造（国标）

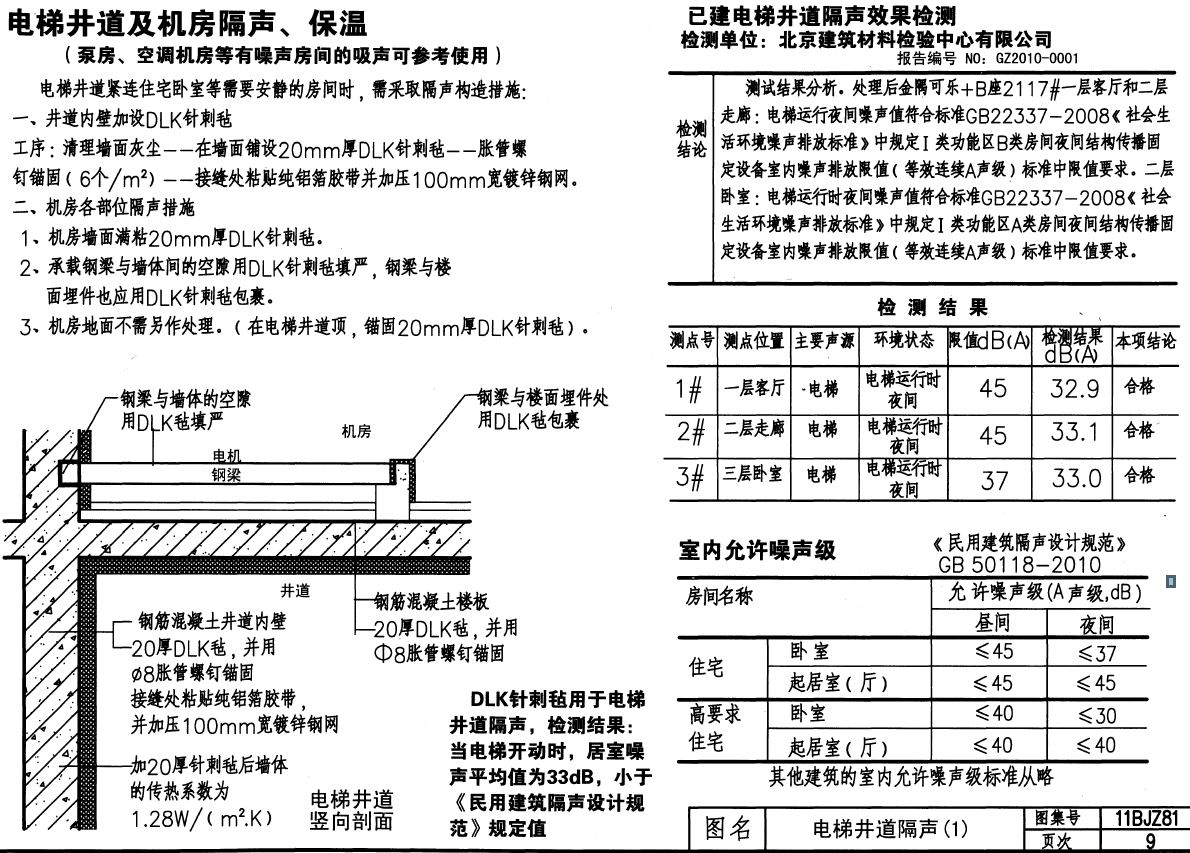

11BJZ81 DLK增强玻璃纤维板保温DLK针刺毡井道隔声系列（华北标）

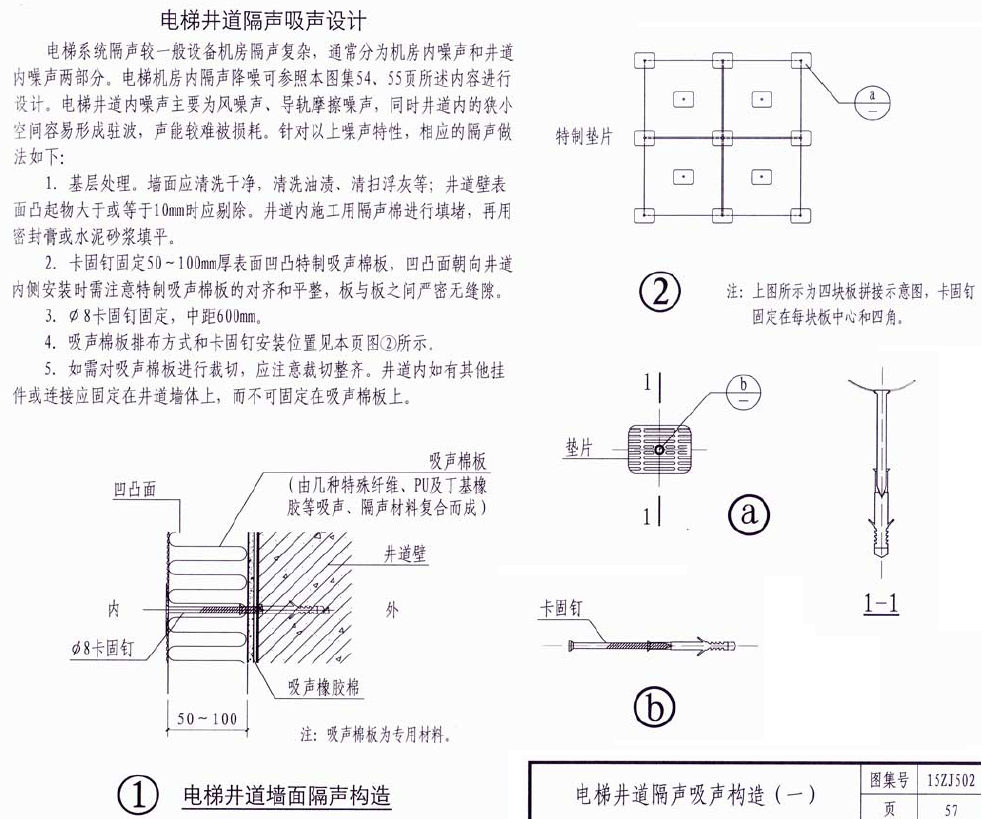

15ZJ502 民用建筑隔声与吸声构造（中南标）

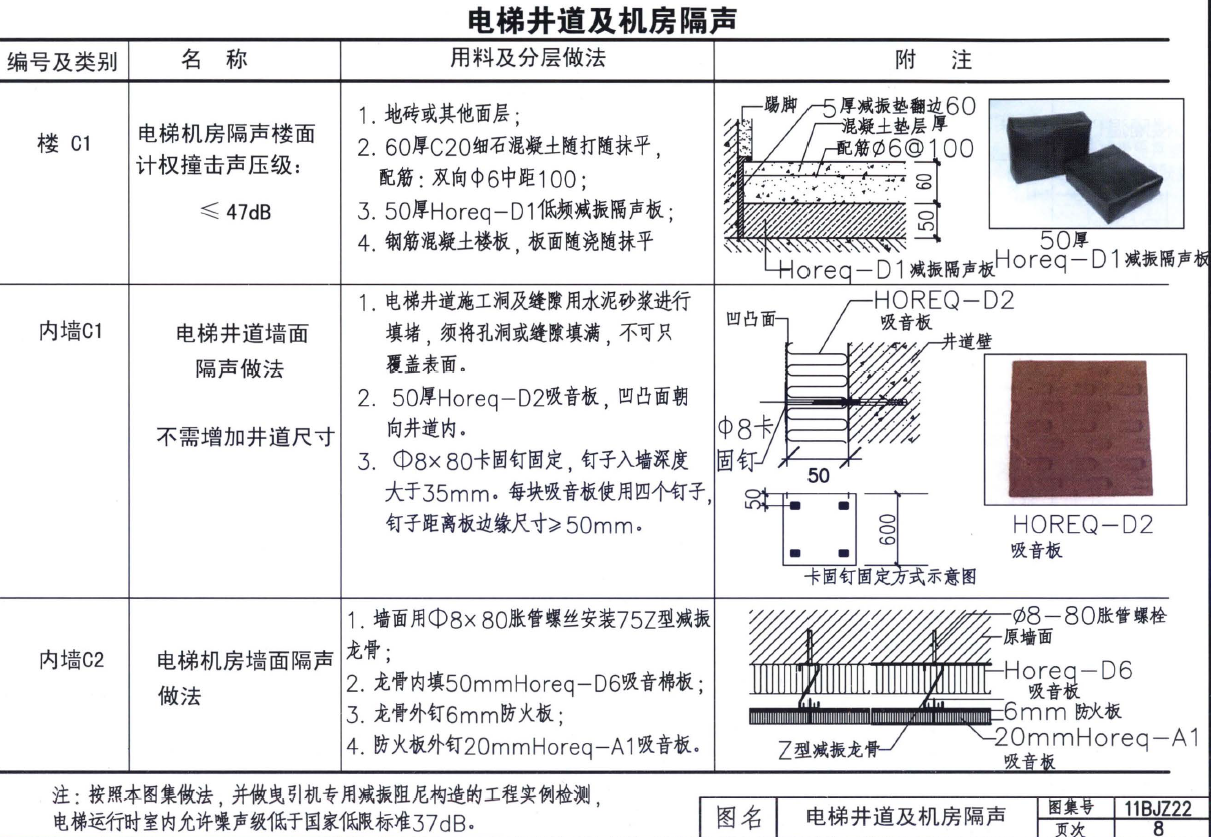

11BJZ22 Horeq楼板隔声和电梯井道、机房隔声（华北标）

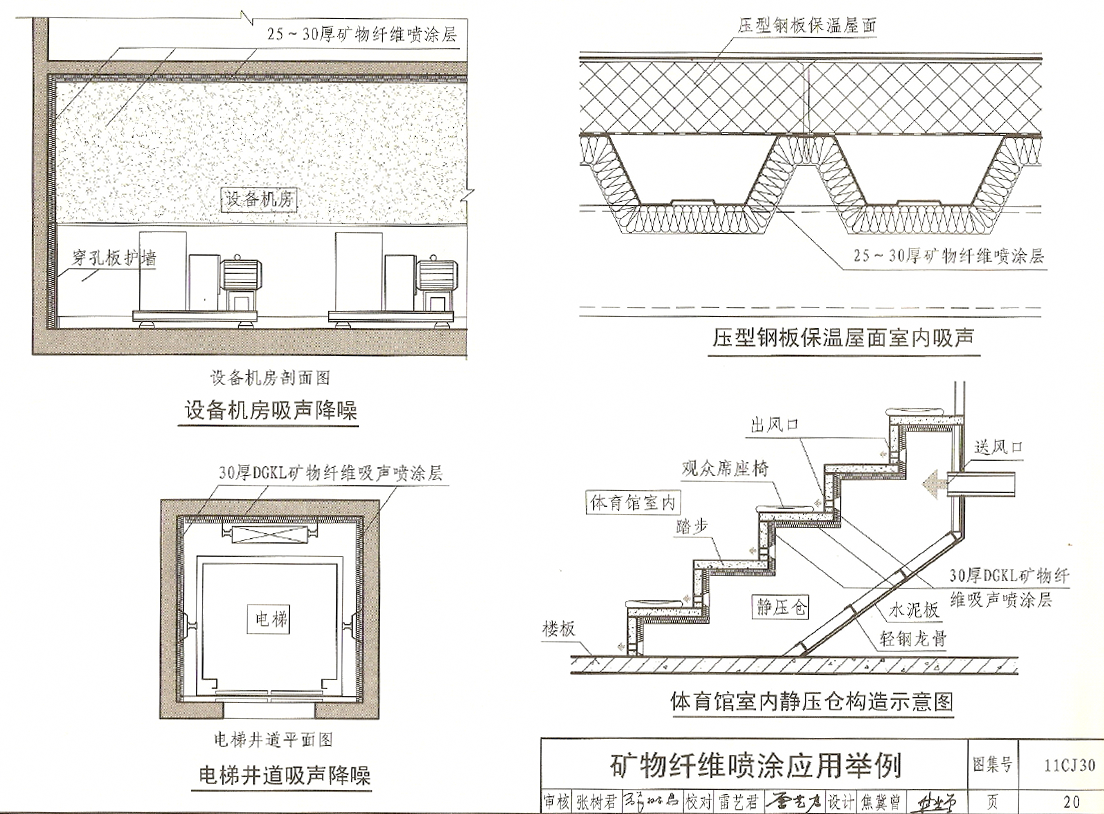

11CJ30 矿物纤维喷涂保温、吸声构造
本文最后更新：2024-03-28
