建筑玻璃
TIP
JG/T 354-2012 《建筑门窗及幕墙用玻璃术语》 （有57种玻璃的名词解释）
1、玻璃的物理特性
- 导热性
玻璃的导热性很小，常温时大体与陶瓷制品相当，而远远低于各种金属材料。但随着温度的升高，将增大。另外，导热性还受玻璃的颜色和化学成份影响。
- 热膨胀性
玻璃的热膨胀性能比较明显。热膨胀系数的大小取决于组成玻璃的化学成分及其纯度，玻璃的纯度越高膨胀系数越小，不同成分的玻璃热膨胀性差别很大。
2、常见玻璃
平板玻璃——按生产方法不同，可分为普通平板玻璃和浮法玻璃，也是作为钢化、夹层、镀膜、中空等深加工玻璃的原片。
浮法玻璃——普通浮法玻璃（含铁量高）、超白浮法玻璃（含铁量低）
安全玻璃——钢化、夹丝或夹层
镀膜玻璃——阳光控制膜（热反射，使用不当或使用面积过大会造成光污染和建筑物周围温度升高）、低辐射膜（Low-E）
中空玻璃——制作中空玻璃的原片可以是平板玻璃、着色玻璃、钢化玻璃、夹层玻璃、镀膜玻璃；
3、太阳光
JGJ/T 151-2008 建筑门窗玻璃幕墙热工计算规程
6.1.1 单片玻璃（包括其他透明材料，下同）的光学、热工性能应根据测定的单片玻璃光谱数据进行计算。
测定的单片玻璃光谱数据应包括其各个光谱段的透射比、前反射比和后反射比，光谱范围应至少覆盖300～2500nm波长范围，…

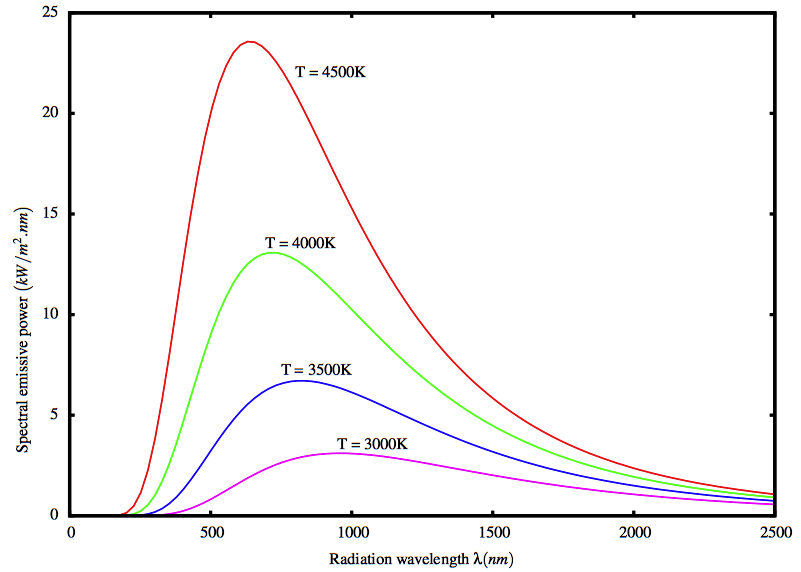

投射到地球表面上太阳光能量的98%，波长在300 ~ 2500nm范围。而普通玻璃透过率最高的区域恰巧也在这个范围。
紫外光300-400nm（占3%）；
可见光400-700nm（占45%）；
红外光700-2100nm（占49%）。
太阳光能透过：
当光线入射玻璃时可发生三 种现象：透射、吸收和反射。
玻璃越厚，成分中铁含量越高，透射比越低，采光性越差。
反射比越高，玻璃越刺眼。
光线入射角越小，玻璃表面越光洁平整，光反射越强。玻璃对光的吸收取决于玻璃的厚度和颜色。
4、可见光透射比、可见光反射比
可见光透射比影响室内采光，玻璃选择时应选高于限值的。
可见光反射比影响室外环境，应选择低于限值的。
GB55015-2021 建筑节能与可再生能源利用通用规范
3.1.17 居住建筑外窗玻璃的可见光透射比不应小于0.40。
GB50189-2015 公共建筑节能设计标准
3.2.4 甲类公共建筑单一立面窗墙面积比小于0.40时，透光材料的可见光透射比不应小于0.60；甲类公共建筑单一立面窗墙面积比大于等于0.40时，透光材料的可见光透射比不应小于0.40。
JGJ 75-2012 夏热冬暖地区居住建筑节能设计标准
4.0.5 建筑的卧室、书房、起居室等主要房间的房间窗地面积比不应小于1/7。当房间窗地面积比小于1/5时，外窗玻璃的可见光透射比不应小于0.40。
GB/T 18091-2015 玻璃幕墙光热性能
4.3 玻璃幕墙应采用可见光反射比不大于0.30的玻璃。
4.4 在城市快速路、主干道、立交桥、高架桥两侧的建筑物20m以下及一般路段10m以下的玻璃幕墙，应采用可见光反射比不大于0.16的玻璃。
4.5 在T形路口正对直线路段处设置玻璃幕墙时，应采用可见光反射比不大于0.16的玻璃。
杭政办函[2007]146号 杭州市人民政府办公厅转发市规划局关于《杭州市建筑玻璃幕墙使用有关规定》的通知
……限制设置的建筑，结合建筑方案经专家谁可以设置玻璃幕墙的，其单个立面透明玻璃占墙面比不得大于0.6，且应采用反射比不大于0.16的低反射玻璃。
DGJ08-56-2012 上海市建筑幕墙工程技术规范
5.1.4 幕墙玻璃的可见光反射率宜不大于15%，反射光影响范围内无敏感目标时可选择不大于20%。
5、透光折减系数（Tr）
GB50033-2013 建筑采光设计标准
2.1.21 透光折减系数 transmitting rebate factor透射漫射光照度与漫射光照度之比。
GB50033-2013 建筑采光设计标准
7.0.3 采光装置应符合下列规定：
1 采光窗的透光折减系数Ｔr应大于0.45；
JGJ102-2003 玻璃幕墙工程技术规范
4.2.9 玻璃幕墙应采用反射比不大于0.30的幕墙玻璃，对有采光功能要求的玻璃幕墙，其采光折减系数不宜低于0.20。
GB/T 11976-2015建筑外窗采光性能分级及检测方法
4.2.2 建筑外窗的透光折减系数的选用可参考附录Ａ。
表A.1 不同采光等级下建筑外窗的透光折减系数要求
| 采光等级 | 透光折减系数Tr | |
|---|---|---|
| 侧面采光 | 顶部采光 | |
| I | ≥0.60 | ≥0.60 |
| II | ≥0.55 | ≥0.50 |
| III | ≥0.50 | ≥0.40 |
| IV | ≥0.40 | ≥0.30 |
| V | ≥0.30 | ≥0.25 |
建筑外窗典型材料的透光折减系数与透射比的折算系数可按表A.2取值。
表A.2透光折减系数与透射比的折算系数
| 玻璃类型 | 折算系数 |
|---|---|
| 白玻或夹胶白玻 | 0.91 |
| 双层中空白玻或单层镀膜玻璃 | 0.87 |
| 双层中空镀膜玻璃 | 0.84 |
注1:透光折减系数的测量条件为漫射人射/漫射接收,透射比的测量条件为垂直入射/漫射接收。
注2:折算系数为透光折减系数与透射比之比。
6、太阳能总透射比、遮阳系数
TIP
- 玻璃的遮阳系数SC：
（0.87是3mm标准玻璃的太阳能总透射比） - 太阳能总透射比（有时叫太阳光总透射比）、遮阳系数、传热系数，都是涉及热量传递的参数，都是越小越好。

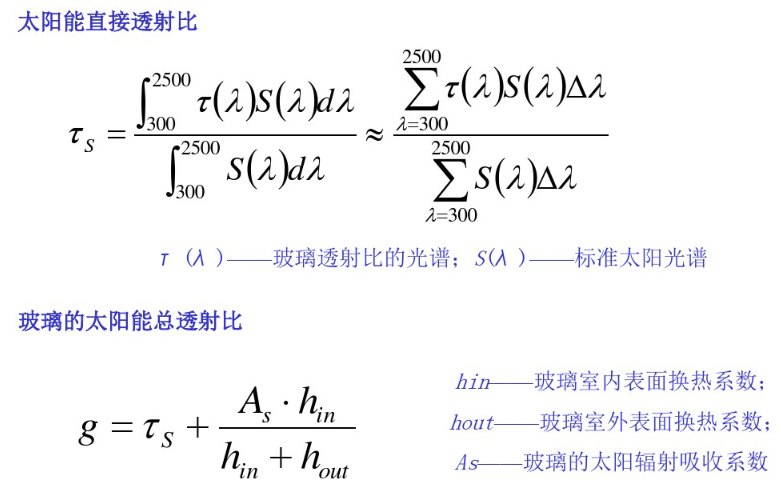

（公式详JGJ/T 151-2008，第６章）
- U值与K值
K、U都是传热系数
区别:来自不同的标准体系，其数值有差别。
欧洲EN673、中国GB10294、美国ASHRAE标准
关系:不存在换算关系，但有以下一般关系:
示例:以6CEB21+12A+6C中空玻璃为例
欧洲k值=1.61 中国K值=1.68 美国U冬=1.77 U夏=1.95
北方地区主要考虑冬季保温，太阳能总透射比高有利于利用太阳辐射的能量。故玻璃透明度高，光热比要求不高。（对K值要求高，太阳得热系数/遮阳系数要求低）
南方地区主要考虑夏季降温，要控制太阳能透射比。故对光热比要求高。（对K值要求低，太阳得热系数/遮阳系数要求高）
玻璃的传热系数：

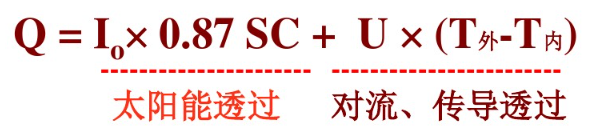

透过玻璃传递热量的公式：
参数说明：SC—遮阳系数：反映对阳光的遮蔽效果
U—传热系数：反应温差传热 (W/m²•K)
I。—太阳辐射强度（W/m²）
7、颜色透射指数（Ra）
GB/T 11976-2015建筑外窗采光性能分级及检测方法
4.3 颜色透射指数
建筑外窗的颜色透射指数(R.)应按表2进行分级。
1A 优良 需要色彩精确对比场所
1B 需要色彩正确判断的场所
2 普通 需要中等显色性的场所
3 对显色性的要求较低
4 较差 对显色性无具体要求的场所
| 分级 | 1 | 2 | 3 | 4 | ||
|---|---|---|---|---|---|---|
| A | B | A | B | |||
| Ra | Ra⩾90 | 80⩽Ra<90 | 70⩽Ra<80 | 60⩽Ra<70 | 40⩽Ra<60 | 20⩽Ra<40 |
8、光热比
GB/T 18091-2015 玻璃幕墙光热性能
3.14 光热比 visible light to solar gain coefficient r或LSG
材料的可见光透射比与太阳能总透射比的比值。
5.1 光热性能分级 光热性能宜按表1进行分级。
| 分级 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 光热比r | r<1.1 | 1.1≤r<1.2 | 1.2≤r<1.3 | 1.3≤r<1.4 | 1.4≤r<1.5 | 1.5≤r<1.7 | 1.7≤r<1.9 | r≥1.9 |
5.2.1 玻璃幕墙的光热性能指标应符合表2的要求。
| 地区 | 光热比级别 | 太阳能总透射比 | 透光折减系数 |
|---|---|---|---|
| 严寒地区 | 2级及以上 | ≤0.75 | ≥0.30 |
| 寒冷地区 | 3级及以上 | ≤0.45 | ≥0.30 |
| 夏热冬怜地区 | 4级及以上 | ≤0.40 | ≥0.30 |
| 温和地区 | 5级及以上 | ≤0.35 | ≥0.30 |
| 夏热冬暖地区 | 5级及以上 | ≤0.30 | ≥0.30 |
9、降低g值、提高光热比
- 中空玻璃
功能：降低U值
影响U值的因素：气体层厚度、气体成份、玻璃内表面辐射率
- 阳光控制镀膜玻璃
功能：降低SC，限制阳光入射
缺点：辐射率高，U与白玻接近
- Low-E玻璃

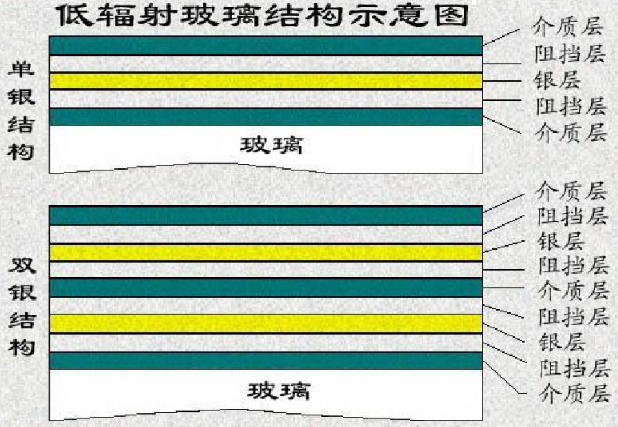

功能：镀膜5层以上，降低SC值，控制阳光入射；降低U提高保温性能
缺点：离线产品，不能单独使用。
10、玻璃样片确认
- 可见光透过率、太阳能室外反射率应大于限值，其余均应小于限值。
11、常见玻璃的性能参数
GB/T 18091-2015 玻璃幕墙光热性能
表A.1 常见幕墙玻璃的性能参数
| 材料类型 | 规格 | 可见光 | 太阳辐射 | 遮阳系数 | 光热比 | ||
|---|---|---|---|---|---|---|---|
| 透射比 | 反射比 | 直接透射比 | 总透射比 | ||||
| 单层玻璃 | 6 mm普通白玻 | 0.89 | 0.08 | 0.80 | 0.84 | 0.97 | 1.06 |
| 12mm普通白玻 | 0.86 | 0.08 | 0.72 | 0.78 | 0.90 | 1.10 | |
| 6 mm超白玻璃 | 0.91 | 0.08 | 0.89 | 0.90 | 1.04 | 1.01 | |
| 12 mm超白玻璃 | 0.91 | 0.08 | 0.87 | 0.89 | 1.02 | 1.03 | |
| 6 mm浅蓝玻璃 | 0.75 | 0.07 | 0.56 | 0.67 | 0.77 | 1.12 | |
| 6 mm水晶灰玻 | 0.64 | 0.06 | 0.56 | 0.67 | 0.77 | 0.96 | |
| 夹层玻璃 | 夹层玻璃6C+1.52PVB+6C | 0.88 | 0.08 | 0.72 | 0.78 | 0.89 | 1.14 |
| 夹层玻璃6C+0.76PVB+6C | 0.87 | 0.08 | 0.72 | 0.78 | 0.89 | 1.14 | |
| 夹层玻璃6F绿0.38PVB+6C | 0.72 | 0.07 | 0.38 | 0.57 | 0.65 | 1.27 | |
| 6单银Low-E+12A+ 6C | 0.76 | 0.11 | 0.47 | 0.54 | 0.62 | 1.41 | |
| 6C+12A+6单银Low-E | 0.67 | 0.13 | 0.46 | 0.61 | 0.70 | 1.10 | |
| 6单银Low-E+12A+ 6C | 0.65 | 0.11 | 0.44 | 0.51 | 0.59 | 1.27 | |
| 6单银Low-E+12A+ 6C | 0.57 | 0.18 | 0.36 | 0.43 | 0.49 | 1.34 | |
| 6双银Low-E+ 12A+ 6C | 0.66 | 0.11 | 0.34 | 0.40 | 0.46 | 1.65 | |
| 6双银Low-E+ 12A+ 6C | 0.68 | 0.11 | 0.37 | 0.41 | 0.47 | 1.66 | |
| 6双银Low-E+ 12A+ 6C | 0.62 | 0.11 | 0.34 | 0.38 | 0.44 | 1.62 | |
| 6三银Low-E+ 12A+ 6C | 0.48 | 0.15 | 0.22 | 0.26 | 0.30 | 1.85 | |
| 6三银Low-E+ 12A+ 6C | 0.61 | 0.11 | 0.28 | 0,32 | 0.37 | 1.91 | |
| 6三银Low-E+ 12A+ 6C | 0.66 | 0.11 | 0.29 | 0.33 | 0.38 | 2.00 | |
| 6 mm | 0.64 | 0.18 | 0.59 | 0.66 | 0.76. | 0.97 | |
| 6 mm | 0.82 | 0.10 | 0.66 | 0.74 | 0.85 | 1.11 | |
| 8 mm | 0.81 | 0.10 | 0.62 | 0.67 | 0.77 | 1.21 | |
| 10mm | 0.80 | 0.10 | 0.59 | 0.65 | 0.75 | 1.23 | |
| 12 mm | 0.80 | 0.10 | 0.57 | 0.64 | 0.73 | 1.26 | |
| 6 mm(金色) | 0.41 | 0.34 | 0.44 | 0.55 | 0.63 | 0.75 | |
| 8 mm(金色) | 0.39 | 0.34 | 0.42 | 0.53 | 0.61 | 0.73 | |
| 注1：遮阳系数=太用能总透射比/0.87。注2：光热比=可见光透射比/太阳能总通射比。注3：测试依据GB/T 2680和ISO 9050进行。 | |||||||
JGJ/T 151-2008 建筑门窗玻璃幕墙热工计算规程
C.0.1 在没有精确计算的情况下，以下数值可作为玻璃系统光学热工参数的近似值。
| 玻璃品种 | 可见光透射比τv | 太阳光总透射比Gg | 遮阳系数SC | 传热系数Uk [W/(m2.K)] | |
|---|---|---|---|---|---|
| 透明玻璃 | 3mm透明玻璃 | 0.83 | 0.87 | 1.00 | 5.8 |
| 6mm透明玻璃 | 0.77 | 0.82 | 0.93 | 5.7 | |
| 12mm透明玻璃 | 0.65 | 0.74 | 0.84 | 5.5 | |
| 吸热玻璃 | 5mm绿色吸热玻璃 | 0.77 | 0.64 | 0.76 | 5.7 |
| 6mm蓝色吸热玻璃 | 0.54 | 0.62 | 0. 72 | 5.7 | |
| 5mm茶色吸热玻璃 | 0.50 | 0.62 | 0.72 | 5.7 | |
| 5mm灰色吸热玻璃 | 0.42 | 0.60 | 0.69 | 5.7 | |
| 热反射玻璃 | 6mm高透光热反射玻璃 | 0.56 | 0.56 | 0.64 | 5.7 |
| 6mm中等透光热反射玻璃 | 0.40 | 0.43 | 0, 49 | 5.4 | |
| 6mm低透光热反射玻璃 | 0.15 | 0.26 | 0.30 | 4.6 | |
| 6mm特低透光热反射玻璃 | 0.11 | 0.25 | 0.29 | 4.6 | |
| 单片Low -E玻璃 | 6mm高透光Low E玻璃 | 0.61 | 0.51 | 0. 58 | 3.6 |
| 6mm中等透光型Low-E玻璃 | 0.55 | 0.44 | 0.51 | 3.5 | |
| 中空玻璃 | 6透明+12空气+6透明 | 0.71 | 0.75 | 0.86 | 2.8 |
| 6绿色吸热+12空气+6透明 | 0.66 | 0.47 | 0.54 | 2.8 | |
| 6灰色吸热+12空气+6透明 | 0.38 | 0.45 | 0.51 | 2.8 | |
| 6中等透光热反射+12空气+6透明 | 0.28 | 0, 29 | 0.34 | 2.4 | |
| 6低透光热反射+12空气+6透明 | 0. 16 | 0.16 | 0.18 | 2.3 | |
| 6高透光Iow-E+12空气+6透明 | 0.72 | 0.47 | 0, 62 | 1.9 | |
| 6中透光Low-E+12空气+6透明 | 0. 62 | 0.37 | 0, 50 | 1.8 | |
| 6较低透光Low-E+12空气+6透明 | 0.48 | 0.28 | 0.38 | 1.8 | |
| 6低透光Low-E+12空气+6透明 | 0.35 | 0.20 | 0.30 | 1.8 | |
| 6高透光Low-E+12氩气+6透明 | 0.72 | 0.47 | 0.62 | 1.5 | |
| 6中透光Low-E+12氩气+6透明 | 0.62 | 0.37 | 0.50 | 1.4 | |
09J908-3 建筑围护结构节能工程做法及数据 4-7（P130）中也有此表。
从表中可以看出：
降Ug（即K）最有效的办法是中空。
降SC最有效的办法是镀膜。
12、规范中的术语解释
GB/T 11976-2015建筑外窗采光性能分级及检测方法
3.1 采光性能 daylighting properties
建筑外窗及其他采光系统在漫射光照射下透过光的能力。
3.2 入射漫射光照度 incident diffused illuminance E。
无试件时,在接收室内表面上测得的透过试件洞口的光照度。
3..3透射漫射光照度transmitted diffused iluminance E.
有试件时,在接收室内表面上测得的透过试件的光照度。
3.4 透光折减系数transmitting rebate factor T,
透射漫射光照度与人射漫射光照度之比。
3.5 颜色透射指数 colour rendering index R,
光透过试件后的一般显色指数。
注:一般显色指数是指光源对国际照明委员会(CIE)规定的第1~8种标准颜色样品显色指数的平均值。
JGJ/T 151-2008 建筑门窗玻璃幕墙热工计算规程
2.1.6 太阳光总透射比total solar energy transmittance, so-lar factor
通过玻璃、门窗或玻璃幕墙成为室内得热量的太阳辐射部分与投射到玻璃、门窗或玻璃幕墙构件上的太阳辐射照度的比值。
成为室内得热量的太阳辐射部分包括太阳辐射通过辐射透射的得热量和太阳辐射被构件吸收再传人室内的得热量两部分。
2.1.7 遮阳系数shading coefficient
在给定条件下，玻璃、门窗或玻璃幕墙的太阳光总透射比，与相同条件下相同面积的标准玻璃(3mm厚透明玻璃)的太阳光总透射比的比值。
2.1.8 可见光透射 比visible transmittance
采用人眼视见函数进行加权，标准光源透过玻璃、门窗或玻璃幕墙成为室内的可见光通量与投射到玻璃、门窗或玻璃幕墙上的可见光通量的比值。
GB/T 18091-2015 玻璃幕墙光热性能
3.1 玻璃幕墙光热性能 optical and thermal performance of glass curtain walls
与太阳辐射有关的玻璃幕墙光学及热工性能。以可见光透射比、透光折减系数、太阳能总透射比、遮阳系数、光热比、色差及颜色透射指数表征。
3.2 太阳辐射 solar radiation
来自太阳的、波长范围为300nm ~ 2500nm的电磁辐射。
3.3 色差 colour difference OE
以定量表示的两种不同颜色差异知觉,即色调、明度和彩度这三种颜色属性的综合差异。
3.4 -般显色指数general colour rendering index R。 光源对国际照明委员会(CIE)规定的第1号~第8号标准颜色样品显色指数的平均值。
3.5 颜色透射指数transmitting colour rendering index RT
太阳辐射透过玻璃后的一般显色指数。
3.6 透光折减系数transmitting rebate factor T,
可见光通过玻璃幕墙后减弱的系数。
3.9 可见光透射 比visible light transmittance t
在可见光谱(380nm~780nm)范围内,透过玻璃或其他透光材料的光通最与人射的光通量之比。
3.10 可见光反射比 visible light reflectance
在可见光谱(380 nm~780 nm)范围内,玻璃或其他材料反射的光通量对人射的光通毋之比。.
3.11 太阳光直接透射比 solar direct transmittance r。
在太阳辐射范围内,直接透过坡璃或其他透光材料的能量对人射的能量之比。
3.12 太阳能总透射比tolal solar energy transnmittance g
太阳光直接透射比与被玻璃及构件吸收的太阳辐射再经传热进人室内的得热因子之和。
3.13 遮阳系数shading coefficient S.
太阳辐射总能量透过玻璃等透光材料的能量与透过相同面积的3mm厚透明玻璃的能量之比。
3.14 光热比visible light to solar gain coefficient r 或LSG
材料的可见光透射比与太阳能总透射比的比值。
← 可见光透射比高表示玻璃透明度高，对采光有利，但不利于夏季降温，不利于外立面（尤其是幕墙）的遮蔽。

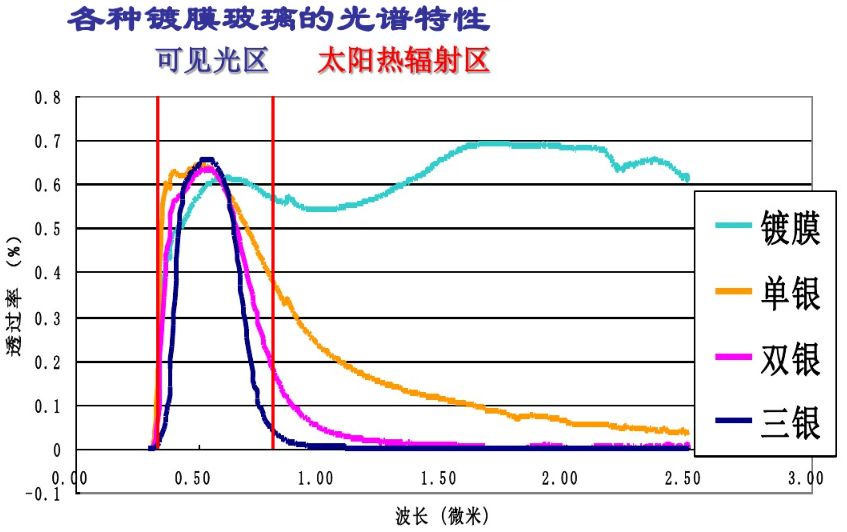

← 太阳红外波段（780~2500nm）总透射比是衡量Low-E玻璃隔热性最直接的指标。
PS：一般人的眼睛可以感知的电磁波的波长在400～760nm之间，还有一些人能够感知到波长大约在380～780nm之间的电磁波。
GB/T 2680-2021 建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
Low-E玻璃
2018.07
北方：紫外线低通过率，可见光
高通过率，远红外低通过率南方：紫外线低通过率，可见光
低通过率，远红外低通过率
根据制造工艺分为：
在线镀膜（化学气相热喷涂）：节能性比离线低10%左右，颜色均匀性差、颜色品种少、钢化后变形大
离线镀膜（真空磁控溅射）：先钢化后镀膜平整度好，颜色均匀性好

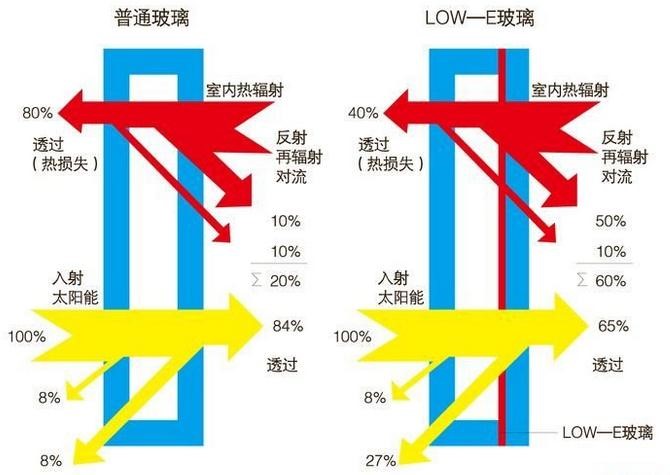

1、Low-E低辐射镀膜玻璃
Low Emissivity Glass低辐射镀膜玻璃。该产品对可见光有较高的透射率，对红外线（尤其是中远红外波长在2.5μm～40μm）有很高的反射率，具有良好的隔热性能。

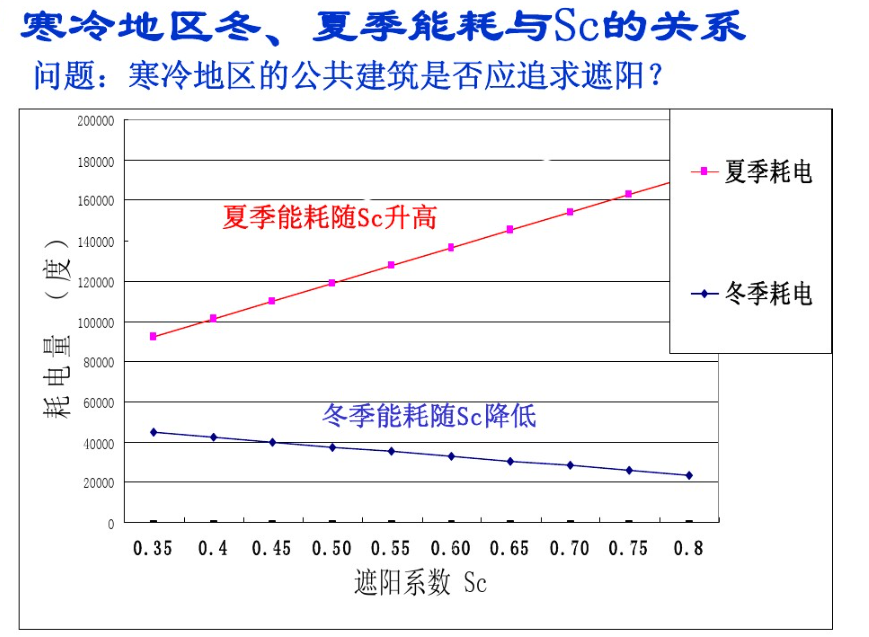

2、寒冷地区的特点
到严寒地区，对Sc值基本无要求。 但玻璃透光率太高，不利于建筑物外立面的遮蔽效果。一般反射比到0.18时，遮蔽效果会较好，控0.16地段考虑按0.16，选更低应慎重。

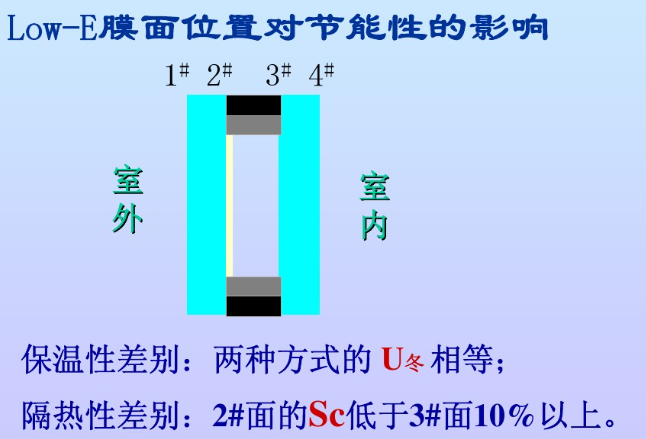

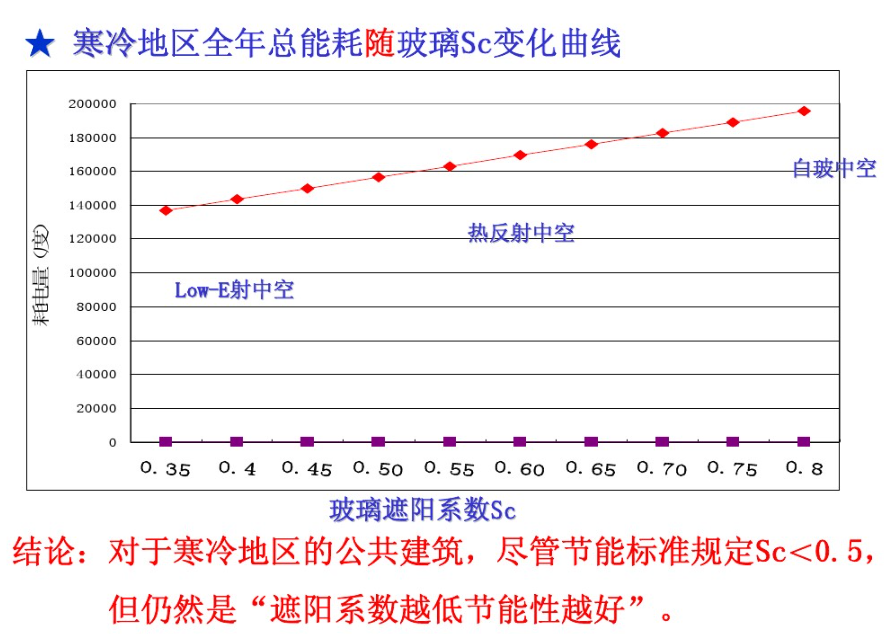

→ → 图片来自南玻集团的宣传PPT（夏季需制冷的寒冷地区，比如北京，仍是夏季能耗比冬天大）。
→ 夏天2#，冬天3#，所以一般2#。
其它
2018.07

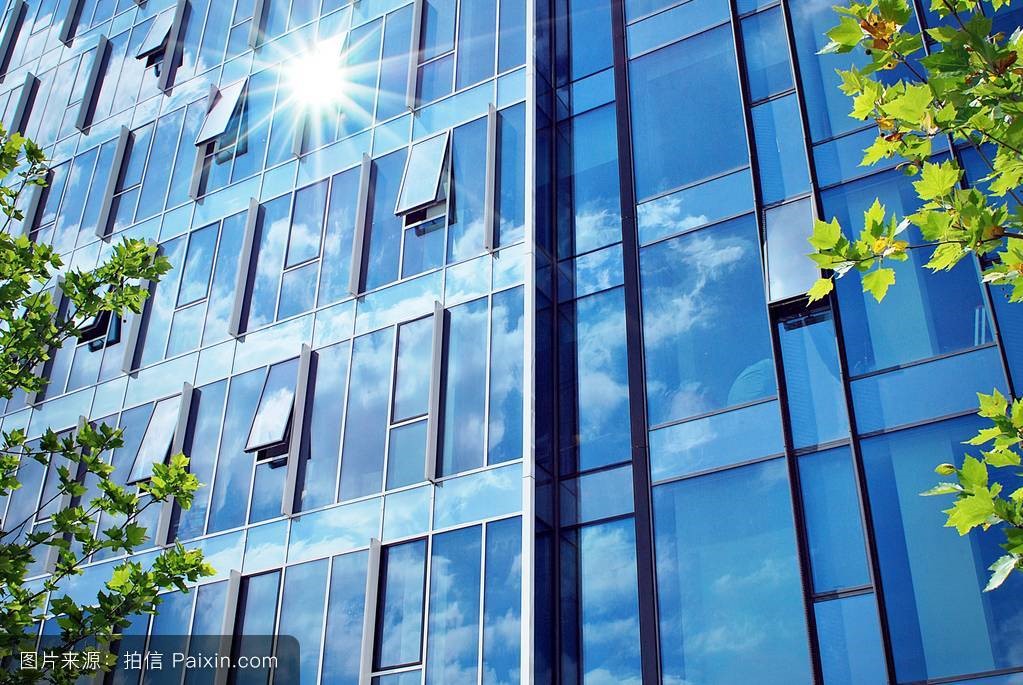

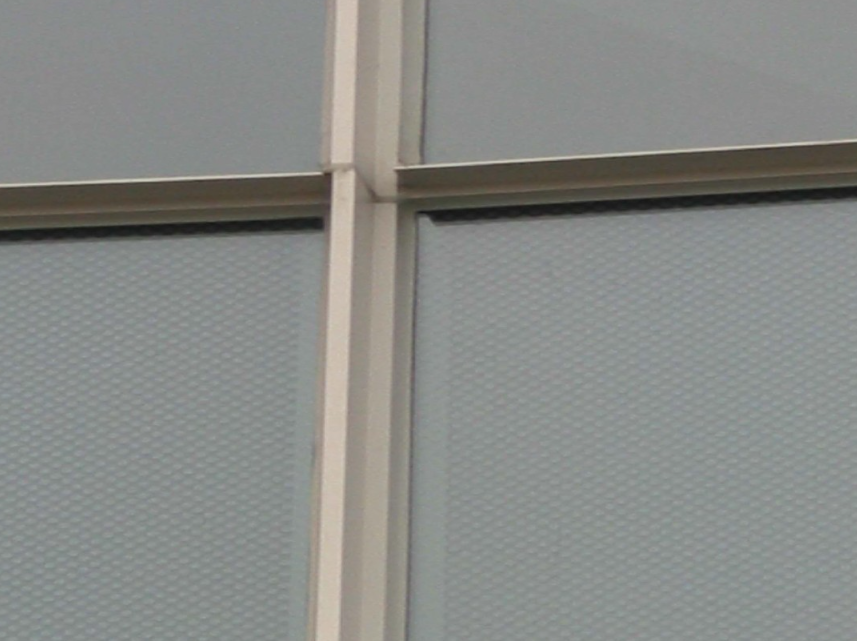

1、窗间墙部位
方法一： 窗间墙采用颜色及反射率相近、透光率低的镀膜玻璃。（仅对反射率高的玻璃有效）
方法二： 窗间墙采用不同覆盖率的（30%、40%、50%）点或块状彩釉玻璃+镀膜或Low-E的中空玻璃。（对低反射率的玻璃有效）
窗间墙没有采光、节能需要。
为节约成本，可用单片的阳光控制膜玻璃。

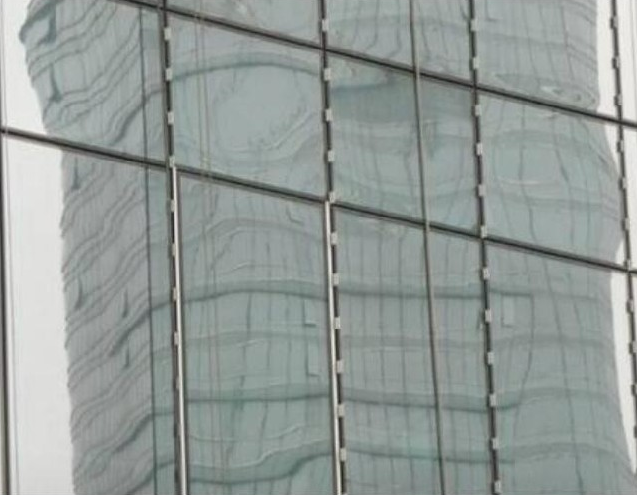

2、玻璃的平整度
影响平整度观感的因素
- 二次钢化、夹胶、镀膜工艺
- 中空造成凸起或凹陷
- 玻璃厚度（越厚越好。）
- 反射率（越低越好）
- 长宽比（大面积时，长宽比太大容易扭曲变形，太接近1：1容易锅底形，最佳2：1）
- 幕墙形式、构造节点和安装因素
- 环境（气温和海拔） 玻璃原片的平整度各大厂商大同小异，技术成熟。

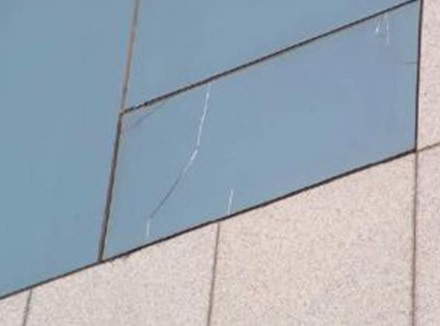

3、热炸裂（不同于自爆）
JGJ113-2015 建筑玻璃应用技术规程
6.1.1 …半钢化玻璃和钢化玻璃可不进行热应力计算。
6.2 防热炸裂措施
6.2.1 建筑玻璃安装时，不得在玻璃周边造成缺陷。对于易发生热炸裂的玻璃，应对玻璃边部进行精加工。
6.2.2 建筑玻璃内侧窗帘、百叶窗及其他遮蔽物与玻璃之间距离不应小于50mm。
DB11 1028-2013 居住建筑门窗工程技术规范
4.10.9 玻璃构造设计宜采用下列减少热炸裂的措施：
1 防止或减少玻璃局部升温；
2 对玻璃边部进行倒角磨边等加工处理，安装玻璃时不应造成边部缺陷；
3 玻璃的镶嵌应采用弹性良好的密封衬垫材料；
4 玻璃室内侧的卷帘、百叶及隔热窗帘等内遮阳设施，与窗玻璃之间的距离不宜小于50mm。
GB50016-2014 《建筑设计防火规范》
6.2.6 建筑幕墙应在每层楼板外沿处采取符合本规范6.2.5条规定的防火措施，幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵。
TIP
玻璃是热的不良导体，由于吸热、散热不均匀造成的温差很难靠自身达到平衡。
- 热应力破裂的特征： 破裂线与玻璃边缘成直角，从玻璃边缘或角部开始发生，并在距离玻璃或角部约50mm处分裂为两条或多条，形状为不规则曲折单线，向中间延伸，并通常在玻璃中区形成弧形线。
TIP
- 玻璃和墙、梁等交接处应设窗框（玻璃离内侧墙不小于50）
- 不要紧贴着窗玻璃放置物品。
- 防火封堵不要堵在玻璃上。
安全玻璃
INFO

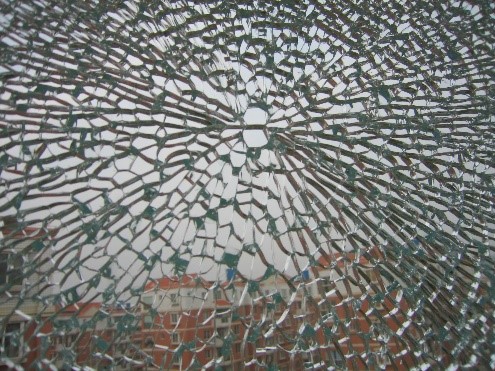

钢化玻璃：强度是退火玻璃的3-4倍，钢化后平整度变差，存在自爆的缺陷。
半钢化玻璃：强度是退火玻璃的2倍，不属于安全玻璃，不存在自爆现象。
TIP
降低安全玻璃自爆率的措施：采用超白钢化玻璃、均质钢化玻璃、安全夹层玻璃。
1、相关规范
| 适用 | 规范 |
|---|---|
| 针对建筑玻璃 | 《建筑玻璃应用技术规程》JGJ113-2015， 发改运行[2003]2116号 《建筑安全玻璃管理规定》 |
| 针对幕墙 | 《玻璃幕墙工程技术规范》JGJ102-2003， 建标[2015]38号， 浙建[2013]2号， 《通则》6.11.1 |
| 针对铝合金门窗 | 《铝合金门窗工程技术规范》JGJ214-2010 |
| 针对塑料门窗 | 《塑料门窗工程技术规程》JGJ103-2008 |
| 针对门窗 | 《建筑门窗应用技术规程》DB33/1064-2009 |
| 针对采光顶 | 《建筑玻璃采光顶》JG/T 231-2007，《采光顶与金属屋面技术规程》JGJ 255-2012 |
| 代码 | 玻璃相关规范 |
| -------------- | ------- |
| JG/T 455-2014 | 《建筑门窗幕墙用钢化玻璃》 |
| GB 11614-2009 | 《平板玻璃》 |
| GB15763.1-2009 | 《建筑用安全玻璃 第1部分：防火玻璃》 |
| GB15763.2-2005 | 《建筑用安全玻璃 第2部分：钢化玻璃》 |
| GB15763.3-2009 | 《建筑用安全玻璃 第3部分：夹层玻璃》 |
| GB15763.4-2009 | 《建筑用安全玻璃 第4部分：均质钢化玻璃》 |
| JC/T 2128-2012 | 《超白浮法玻璃》 |
2、定义及最大允许面积
发改运行[2003]2116号 《建筑安全玻璃管理规定》
第二条 本规定所称安全玻璃，是指符合现行国家标准的钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组合加工而成的其它玻璃制品，如安全中空玻璃等。单片半钢化玻璃（热增强玻璃）、单片夹丝玻璃不属于安全玻璃。
JGJ113-2015建筑玻璃应用技术规程
4.1.3 用于门窗幕墙的钢化玻璃应符合《建筑门窗幕墙用钢化玻璃》JG/T 455
7.1.1 安全玻璃的最大许用面积应符合表7.1.1-1 的规定；
| 玻璃种类 | 公称厚度（mm） | 最大许用面积（m²） |
|---|---|---|
| 钢化玻璃 | 4、 5、 6 | 2.0、2.0、3.0 |
| 8、 10、 12 | 4.0、5.0、6.0 | |
| 夹层玻璃 | （6.38，6.76，7.52） | 3.0 |
| （8.38，8.76，9.52） | 5.0 | |
| （10.38，10.76，11.52） | 7.0 | |
| （12.38，12.76，13.52） | 8.0 |
3、安全玻璃应用部位
发改运行[2003]2116号 建筑安全玻璃管理规定
建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃:
7层及7层以上建筑物外开窗；
面积大于1.5m²的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；
幕墙（全玻幕除外）；
倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；
观光电梯及其外围护；
室内隔断、浴室围护和屏风；
楼梯、阳台、平台走廊的栏板和中庭内栏板；
用于承受行人行走的地面板；
水族馆和游泳池的观察窗、观察孔；
公共建筑物的出入口、门厅等部位；
易遭受撞击、冲击而造成人体伤害的其他部位
本款第十一项是指《建筑玻璃应用技术规程》JGJ113和《玻璃幕墙工程技术规范》JGJ102所称的部位。
INFO
← 其中6、7、8、9在JGJ113中有详细要求。
TIP
← 第2条，规定小于900的规范有：
JGJ103-2008塑料门窗工程技术规程，3.1.2.2 (强条)
DB33/1064-2009浙江省建筑门窗应用技术规程，4.4.4.4
DB29-164-2013 天津市节能门窗技术标准，4.4.2.2（强条）
JGJ 39-2016 《托儿所、幼儿园建筑设计规范》
4.1.8 幼儿出入的门应符合下列规定：
1 距离地面1.20m 以下部分，当使用玻璃材料时，应采用安全玻璃；
7 门上应设观察窗，观察窗应安装安全玻璃。
JGJ102-2003 玻璃幕墙工程技术规范
4.4.1 框支承玻璃幕墙，宜采用安全玻璃。
4.4.2 点支承玻璃幕墙的面板玻璃应采用钢化玻璃。
4.4.3 采用玻璃支承的点支承玻璃幕墙，其玻璃肋应采用钢化夹层玻璃。
4.4.4 人员流动密度大、青少年或幼儿活动的公共场所以及使用中容易受到撞击的部位，其玻璃幕墙应采用安全玻璃；对使用中容易受到撞击的部位，尚应设置明显的警示标志。
4.4.5 当与玻璃幕墙相邻的楼面外缘无实体墙时，应设置防撞设施。
浙建[2013]2号 《建筑幕墙安全技术要求》
INFO
浙标的具体要求都是为了降低钢化玻璃的自爆率。
3.7 玻璃幕墙的玻璃选用应当符合下列安全要求：
（1）建筑幕墙外片玻璃应当采用安全夹层玻璃、超白钢化玻璃或者均质钢化玻璃及其制品。其中，商业中心、交通枢纽、公共文化体育设施等人员密集、流动性大的区域内的建筑，临街建筑和因幕墙玻璃坠落容易造成人身伤害、财产损坏的其他情形的建筑，二层以上部位外片玻璃应当采用安全夹层玻璃或者其他具有防坠落性能的玻璃；
（2）采光顶、雨蓬用玻璃应当采用由半钢化玻璃、超白钢化玻璃或者均质钢化玻璃合成的安全夹层玻璃。
应用部位（JGJ 133）
| 应用部位 | 应用条件 | 玻璃种类、规格要求 | 113 | ||
|---|---|---|---|---|---|
| 活动门、固定门玻璃和落地窗玻璃 | 有框 | 应使用符合表1的规定的安全玻璃 | 7.2.1 | ||
| 无框 | 应使用公称厚度≮12mm的钢化玻璃 | ||||
| 室内隔断 | 应使用符合表1的规定的安全玻璃 | 7.2.2 | |||
| 人员集中的公共场所和运动场所中装配的室内隔断玻璃 | 有框 | 应符合表1，且公称厚度≮5mm的钢化玻璃或公称厚度不小于6.38mm的夹层玻璃。 | 7.2.3 | ||
| 无框 | 应符合表1，且公称厚度≮10mm的钢化玻璃 | ||||
| 浴室用玻璃 | 有框 | 应符合表1，且公称厚度≮8mm的钢化玻璃 | 7.2.4 | ||
| 无框 | 应符合表1，且公称厚度≮12mm的钢化玻璃 | ||||
| 室内饰面玻璃 | 最高离地>3m | 应使用夹层玻璃 | 7.2.7 | ||
| 室内栏板玻璃（室外栏板玻璃抗风压、抗震设计，且符合此规定） | 设有立柱和扶手 | 应使用符合表1的规定的夹层玻璃 | 7.2.57.2.6 | ||
| 承受水平荷载 | 栏板玻璃最低点离一侧楼地面高度≯5m时 | 应选用公称厚度≮16.78mm的钢化夹层玻璃 | |||
| 栏板玻璃最低点离一侧楼地面高度>5m时 | 不得使用此类护栏系统 | ||||
| 屋面玻璃或雨蓬玻璃 | 必须使用夹层玻璃，其胶片厚度不应小于0.76mm。上人屋面应按地板玻璃设计。 | 8.2.2 | |||
| 地板用玻璃 | 框支撑 | 必须采用夹层玻璃，单片玻璃厚度不宜<8mm。 | 单片厚度相差≯3，且夹层胶片厚度≮0.76mm | 10.1.1 | |
| 点支撑 | 必须采用钢化夹层玻璃。钢化玻璃必须进行均质处理。单片玻璃厚度不宜<10mm。 | ||||
| 水下玻璃 | 应选用夹层玻璃。 | ||||
应用部位
| 应用部位 | 应用条件及玻璃要求 | 规范 | 备注 | |
|---|---|---|---|---|
| 公建的出入口、门厅等部位 | 发改运行[2003]2116号 | JGJ214-2010，4.12.1 | ||
| 7层及7层以上外开窗 | 发改运行[2003]2116号 JGJ103-2008，3.1.2.4 | JGJ214-2010，4.12.2.1 | ||
| 面积大于1.5m²的窗玻璃 | 6mm厚玻璃时不能大于0.9 m² | 发改运行[2003]2116号 JGJ103-2008，3.1.2.1 | JGJ214-2010，4.12.2.2 | |
| 玻璃底边离最终装修面 | 塑料门窗离地小于900时 | JGJ103-2008，3.1.2.2 | ||
| 其余门窗离地小于500时（多处地标改为900） | 发改运行[2003]2116号 | |||
| 倾斜窗 | 所有倾斜窗 | 发改运行[2003]2116号 | JGJ214-2010，4.12.2.3 | |
| 塑料门窗与水平交角不大于75度的倾斜窗 | JGJ103-2008，3.1.2.3 | |||
| 吊顶 | 发改运行[2003]2116号 | |||
| 各类天棚（含天窗、采光顶），雨蓬 | 各类天棚（含天窗、采光顶） | 发改运行[2003]2116号 | 屋面玻璃和雨蓬玻璃还应满足JGJ113 | |
| 采光顶、雨蓬用玻璃应当采用由半钢化玻璃、超白钢化玻璃或者均质钢化玻璃合成的安全夹层玻璃 | 浙建[2013]2号3.7（2） | |||
| 观光电梯及其外围护 | 发改运行[2003]2116号 | |||
| 幕墙玻璃 | 幕墙（全玻幕除外） | 发改运行[2003]2116号 | 从严就是全部使用安全玻璃，防坠时提高要求。 | |
| 外片玻璃应当采用安全夹层玻璃、超白钢化玻璃或者均质钢化玻璃及其制品 | 浙建[2013]2号 3.7（1） | |||
| 有防坠要求时二层以上部位外片玻璃应当采用安全夹层玻璃或者其他具有防坠落性能的玻璃 | 浙建[2013]2号 3.7（1） | |||
| 框支承玻璃幕墙 | 宜采用安全玻璃 | JGJ102-2003，4.4.1 | ||
| 点支承玻璃幕墙 | 应采用钢化玻璃 | JGJ102-2003，4.4.2 | ||
| 玻璃支承的点支承玻璃幕墙 | 其玻璃肋应采用钢化夹层玻璃 | JGJ102-2003，4.4.2 | ||
| 幼儿出入的门 | 距地1.2米以下以及观察窗 | JGJ39-2016，4. 1. 8 | ||
防火、防盗
1、防火玻璃
TIP
建筑设计中常用到防火玻璃的地方：
- 防火门窗（乙级/甲级，全玻或镶嵌玻璃）
- 窗槛墙不够高时用防火玻璃代替（耐火完整性高层1.00h，多层0.50h）
- 大于54m的住宅防火隔间的外窗（耐火完整性1.00h）
GB 15763.1-2009 《建筑用安全玻璃 第1部分：防火玻璃》
4.2.2 标记示例 一块公称厚度为12mm、耐火性能为非隔热类（C类），耐火等级为1.00h的单片防火玻璃的标记如下：DFB-12-C1.00
说明参考：
本项目每户靠外墙的一个房间（卧室或卫生间）设为避难间，房间墙体耐火极限≥1.00h，门为乙级防火门（无闭门器），外窗耐火完整性≥1.00h，其中空玻璃应采用DFB-6-C1.0防火玻璃原片组成，玻璃原片应符合《建筑用安全玻璃 第1部分：防火玻璃》GB15763.1-2009的规定，并在玻璃镶嵌槽口内采取受火后能防止玻璃脱落的措施。
16J607 建筑节能门窗
5.1.3 对有耐火完整性要求的外门窗，所用玻璃最少有一层应符合现行国家标准《建筑用安全玻璃第1部分:防火玻璃》GB 15763. 1的规定，塑料外门窗、铝塑复合外门窗、钢塑共挤外门窗、铝塑共挤外门窗型材所用加强钢或铝衬应连接成封闭的框架，并在玻璃镶嵌槽口内采取受火后能防止玻璃脱落的措施。
2、防盗玻璃
JGJ214-2010 铝合金门窗工程技术规范
4.12.5 有防盗要求的建筑外门窗应采用夹层玻璃和牢固的门窗锁具。
苏J50-2015 居住建筑标准化外窗系统图集
11.6.6 居住建筑下列部位外窗应设置内置式防护栅栏或高强度防护玻璃和牢固的门窗锁具，优先采用具备防护、保温、遮阳复合功能的双中空镶嵌安全玻璃制品:
1 居住建筑一层及二层外窗、居住建筑下部裙房如连通商铺（高度6m及以下）出挑屋面以上一层及二层外窗、居住建筑顶部楼层外窗、别墅外门窗。
2 居住建筑楼栋内一、二层公共区域与小区内外相通的外窗，紧邻走廊或公用上人屋面的外门窗。
3 与居住小区外界相通的商业网点、会所、监控中心等(包括裙房)，其与小区或居住建筑楼栋内相通的一、二层外窗。
安全防护
1、玻璃的安全防护
| 代码 | 玻璃相关规范 | |
|---|---|---|
| 应设置明显的警示标志 | 玻璃幕墙使用中容易受到撞击的部位 | JGJ102-2003，4.4.4 |
| 易发生碰撞的建筑玻璃 | JGJ113-2015，7.3.2 | |
| 门玻璃应在视线高度设置明显的警示标志 | JGJ103-2008，3.1.3 | |
| 保护措施 | 安装在易于受到人体或物体碰撞部位的建筑玻璃 | JGJ113-2015，7.3.1； DB33/1064-2009 4.10.5 |
| 防撞设施 | 当与玻璃幕墙相邻的楼面外缘无实体墙时，应设置防撞设施 | JGJ102-2003，4.4.5 |
| 可靠护栏 | 碰撞后可能发生高处人体或玻璃坠落 | JGJ113-2015，7.3.2； DB33/1064-2009 4.10.5 |
| 下方设置缓冲区域或采用挑檐等 | 人员密集、临近道路、下部为人员通道等处二层及以上安装玻璃幕墙的 | 建标[2015]38号 ； 浙建[2013]2号 3.1 |
| 防坠落 | 建筑玻璃采光顶和玻璃雨蓬应当设置防坠落构造措施 | 浙建[2013]2号 3.1 |
JGJ113-2015 建筑玻璃应用技术规程
7.3.1 安装在易于受到人体或物体碰撞部位的建筑玻璃，应采取保护措施。
7.3.2 根据易发生碰撞的建筑玻璃所处的具体部位，可采取在视线高度设醒目标志或设置护栏等碰撞措施。碰撞后可能发生 高处人体或玻璃坠落的，应采用可靠护栏。
建标[2015]38号 住房城乡建设部 国家安全监管总局关于进一步加强玻璃幕墙安全防护工作的通知
（三）人员密集、流动性大的商业中心，交通枢纽，公共文化体育设施等场所，临近道路、广场及下部为出入口、人员通道的建筑，严禁采用全隐框玻璃幕墙。以上建筑在二层及以上安装玻璃幕墙的，应在幕墙下方周边区域合理设置绿化带或裙房等缓冲区域，也可采用挑檐、防冲击雨篷等防护设施。
2、其它门窗幕墙的安全要求
JGJ214-2010 铝合金门窗工程技术规范
4.12.4 铝合金推拉门、推拉窗的扇应有防止从室外拆卸的装置。推拉窗用于外墙时，应设置防止窗扇向室外脱落的装置。
DB33/1064-2009 建筑门窗应用技术规程
4.1.7 7层及以上（含）的建筑外窗宜采用内开启形式。确需采用外开窗或推拉窗时，窗扇必须有防松脱装置。
4.10.2 推拉窗用于外墙时，必须有防止窗扇向室外脱落的装置。
4.10.3 有防盗 要求的建筑门窗，可采用夹层玻璃和可靠的门窗锁具，门窗扇应有防止从室外侧拆卸的装置。
4.10.4 儿童或室内其他人员易从窗户跌落室外的部位，窗的开启扇宜采用带钥匙的窗锁、执手等锁闭器具，或者采用铝合金花格窗、花格网、防护栏杆等防护措施。
浙建[2013]2号 建筑幕墙安全技术要求
3.1 对采用建筑幕墙的建设工程，设计单位应当根据建筑高度、周边环境等因素，结合建筑布局合理设计绿化带、裙房等缓冲区域以及挑檐、顶棚等防护设施，防止发生幕墙玻璃、石材或其他材料坠落伤害事故。建筑出入口上方设有建筑幕墙的，应当设置有效的防护措施。建筑玻璃采光顶和玻璃雨蓬应当设置防坠落构造措施。
3.7 玻璃幕墙的玻璃选用应当符合下列安全要求：
（1）建筑幕墙外片玻璃应当采用安全夹层玻璃、超白钢化玻璃或者均质钢化玻璃及其制品。其中，商业中心、交通枢纽、公共文化体育设施等人员密集、流动性大的区域内的建筑，临街建筑和因幕墙玻璃坠落容易造成人身伤害、财产损坏的其他情形的建筑，二层以上部位外片玻璃应当采用安全夹层玻璃或者其他具有防坠落性能的玻璃;
（2）采光顶、雨蓬用玻璃应当采用由半钢化玻璃、超白钢化玻璃或者均质钢化玻璃合成的安全夹层玻璃。
各部位对玻璃的要求
消防救援口
NOTE
- 📝消防救援口的玻璃厚度不应大于8mm。依据《JGJ 113-2015 建筑玻璃应用技术规程》7.1.1条，面积不能大于4平方米。
📕 GB50016-2014 建筑设计防火规范（2018版）
7.2.5 供消防救援人员进人的窗口的净高度和净宽度均不应小于1.0m，下沿距室内地面不宜大于1.2m，间距不宜大于20m且每个防火分区不应少于2个，设置位置应与消防车登高操作场地相对应。窗口的玻璃应易于破碎，并应设置可在室外易于识别的明显标志。
📗 DB33/T1240-2021 建筑幕墙工程技术标准
4.6.6 在幕墙面板上设置消防救援口应与建筑设计统一。供消防救援人员进入的窗口应符合现行国家标准《建筑设计防火规范》GB 50016的规定，并应满足下列要求：
2 窗口采用玻璃时，应采用厚度不大于8mm的单片钢化玻璃或中空钢化玻璃，不得采用平板玻璃、半钢化玻璃或夹层玻璃。当窗口采用非玻璃材质时，应设置可方便开启的救援口及装置；……
屋面玻璃、采光顶、雨蓬
NOTE
- 📝采光顶和雨蓬都要做夹层玻璃。（面向室内一侧）
📌 GB55031-2022 民用建筑通用规范
6.1.3 建筑采光顶采用玻璃时，面向室内一侧应采用夹层玻璃；建筑雨篷采用玻璃时，应采用夹层玻璃。
📕 JGJ113-2015 建筑玻璃应用技术规程
8.2.1两边 支承的屋面玻璃或雨棚玻璃，应支撑在玻璃的长边。 8.2.2 屋面玻璃或雨篷玻璃必须使用夹层玻璃或夹层中空玻璃，其胶片厚度不应小于0.76mm。 8.2.3 当夹层玻璃采用 PVB胶片且有裸露边时，其自由边应作封边处理。 8.2.4 上人屋面玻璃应按地板玻璃进行设计。 8.2.9屋面玻璃或雨蓬玻璃应有适当的排水坡度，其自重下的挠度不应影响排水。
📕 JG/T 231-2018 建筑玻璃采光顶技术要求
6.4.1 玻璃采光顶应采用夹层玻璃、 含夹层玻璃的中空玻璃或含夹层玻璃的真空玻璃，且夹层玻璃应位于下侧。
📗 浙建[2013]2号 建筑幕墙安全技术要求
3.7 玻璃幕墙的玻璃选用应当符合下列安全要求：
（2）采光顶、雨蓬用玻璃应当采用由半钢化玻璃、超白钢化玻璃或者均质钢化玻璃合成的安全夹层玻璃。
玻璃栏板
📌 GB55031-2022 民用建筑通用规范
6.6.2 楼梯、阳台、平台、走道和中庭等临空部位的玻璃栏板应采用夹层玻璃。
（条文说明：当采用玻璃栏板时，用于室内，设有立柱和扶手，栏板玻璃作为镶嵌面板安装在护栏系统中，栏板玻璃应使用夹层玻璃。对于栏板玻璃固定在结构上且直接承受人体荷载的护栏系统，当栏板玻璃最低点离一侧楼地面高度不大于5m时，应选用公称厚度不小于16.76mm钢化夹层玻璃；当栏板玻璃最低点离一侧楼地面高度大于5m时，不得采用此类护栏系统。……）
TIP

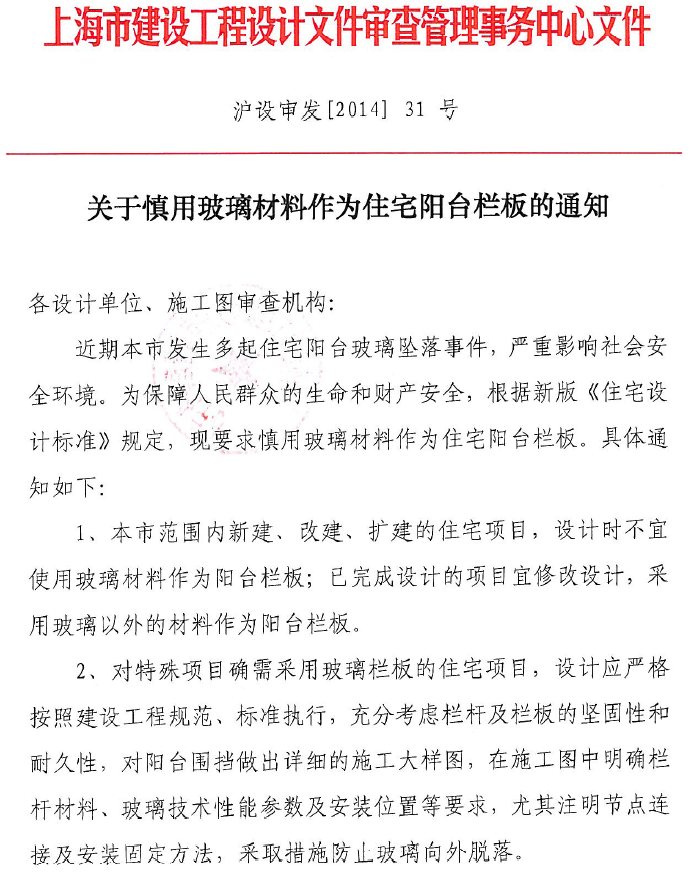

比如上海，慎用玻璃做住宅阳台栏板。（📗 沪设审发[2014]31号）
地板玻璃
📕 JGJ113-2015 建筑玻璃应用技术规程
9.1.1 地板玻璃宜采用隐框支承或点支承。点支承地板玻璃连接件宜采用沉头式或背栓式连接件。 9.1.2 地板玻璃必须采用夹层玻璃， 点支承地板玻璃必须采用钢化夹层玻璃。钢化玻璃必须进行均质处理。 9.1.3 楼梯踏板玻璃表面应做防滑处理。 9.1.4 地板玻璃的孔、板边缘均应进行机械磨边和倒棱，磨边宜细磨，倒棱宽度不宜小于1mm。 9.1.5 地板夹层玻璃的单片厚度相差不宜大于3mm，且夹层胶片厚度不应小于0.76mm。 9.1.6 框支承地板玻璃单片厚度不宜小于8mm，点支承地板玻璃单片厚度不宜小于10mm。
本文最后更新：2024-07-01
