Appearance
抹灰砂浆
一般抹灰工程用砂浆的分类
JGJ/T 220-2010 抹灰砂浆技术规程
2.0.1 一般抹灰工程用砂浆 commonly plasting mortar 大面积涂抹于建筑物墙、顶棚、柱等表面的砂浆，包括水泥抹灰砂浆、水泥粉煤灰抹灰砂浆、水泥石灰抹灰抄浆、掺塑化剂水泥抹灰砂浆、聚合物水泥抹灰砂浆及石膏抹灰砂浆等，也称抹灰砂浆。
抹灰砂浆的品种选用
JGJ/T 220-2010 抹灰砂浆技术规程
3.0.8 抹灰砂浆的品种宜根据使用部位或基体种类按表3.0.8选用。 表3.0.8 抹灰砂浆的品种选用
| 使用部位或基体种类 | 抹灰砂浆品种 |
|---|---|
| 内墙 | 水泥抹灰砂浆、水泥石灰抹灰抄浆、水泥粉煤灰抹灰砂浆、掺塑化剂水泥抹灰砂浆、聚合物水泥抹灰砂浆、石膏抹灰砂浆 |
| 外墙、门窗洞口外侧壁 | 水泥抹灰砂浆、水泥粉煤灰抹灰砂浆 |
| 温（湿）度较高的车间和房屋、地下室、屋檐、勒脚等 | 水泥抹灰砂浆、水泥粉煤灰抹灰砂浆 |
| 混凝土板和墙 | 水泥抹灰砂浆、水泥石灰抹灰抄浆、聚合物水泥抹灰砂浆、石膏抹灰砂浆 |
| 加气混凝土砌块（板） | 水泥石灰抹灰抄浆、水泥粉煤灰抹灰砂浆、掺塑化剂水泥抹灰砂浆、聚合物水泥抹灰砂浆、石膏抹灰砂浆 |
INFO
蒸压加气混凝土墙体专用砂浆的分类详JC/T 890-2017， 4.1 分类
JGJ223-2010-T 预拌砂浆应用技术规程
6.1.4 外墙大面积抹灰时，应设置水平和垂直分格缝 。水平分格缝的间距不宜大于6m，垂直分格缝宜按墙面面积设置，且不宜大于30m²。
抹灰砂浆的强度选择
JGJ/T 220-2010 抹灰砂浆技术规程
3.0.4 抹灰砂浆强度不宜比基体材料强度高出两个及以上强度等级，并应符合下列规定：
1 对于无粘贴饰面砖的外墙，底层抹灰砂浆宜比基体材料高一个强度等级或等于基体材料强度。
2 对于无粘贴饰面砖的内墙，底层抹灰砂浆宜比基体材料低一个强度等级。
3 对于有粘贴饰面砖的内墙和外墙，中层抹灰砂浆宜比基体材料高一个强度等级且不宜低于M15，并宜选用水泥抹灰砂浆。
4 孔洞填补和窗台、阳台抹面等宜采用M15或M20水泥抹灰砂浆。
3.0.16 强度高的水泥抹灰砂浆不应涂抹在强度低的水泥抹灰砂浆基层上。
抹灰层厚度的规范要求
- 内墙：平均厚度不宜大于20mm，不宜小于5mm。
蒸压加气混凝土砌块：平均厚度不宜大于15mm，当采用聚合物水泥砂浆抹灰时，平均厚度宜控制在5mm以内，采用石膏砂浆抹灰时，平均厚度宜控制在10mm以内。
如果采用加气混凝土精准砌块，当加气混凝土制品的精确度高，砌筑或安装质量好，其表面平整度达到质量要求（也就是达到JGJ/T 220-2010, 7.0.18的要求 ），可直接刮腻子喷涂料做装饰面层。（JGJ/T 17-2008, 8.0.8）
- 顶棚：平均厚度不宜大于5mm。
因使用时视角，及施工不便，7.0.18规定顶棚的平整度可不用靠尺检查，但应平顺。直线度要查。
- 外墙：平均厚度不宜大于20mm。蒸压加气混凝土砌块平均厚度不宜大于15mm。
因外墙面积大、线条长，一般较难减厚度。
JGJ/T 220-2010 抹灰砂浆技术规程
3.0.14 抹灰层的平均厚度宜符合下列规定：
1 内墙：普通抹灰的平均厚度不宜大于20mm，高级抹灰的平均厚度不宜大于25mm。
2 外墙：墙面抹灰的平均厚度不宜大于20mm，勒脚抹灰的平均厚度不宜大于25mm。
3 顶棚：现浇混凝土抹灰的平均厚度不宜大于5mm，条板、预制混凝土抹灰的平均厚度不宜大于10mm。
4 蒸压加气混凝土砌块基层抹灰平均厚度宜控制在15mm以内，当采用聚合物水泥砂浆抹灰时，平均厚度宜控制在5mm以内，采用石膏砂浆抹灰时，平均厚度宜控制在10mm以内。
3.0.15 抹灰应分层进行，水泥抹灰砂浆每层厚度宜为5mm ~ 7mm，水泥石灰抹灰砂浆每层宜为7mm ~ 9mm，并应待前一层达到六七成干后再涂抹后一层。
3.0.17 当抹灰层厚度大于35mm时，应采取与基体粘结的加强措施。不同材料的基体交接处应设加强网，加强网与各基体的搭接宽度不应小于100mm。
6.1.2 内墙抹灰时，应先吊垂直、套方、找规矩、做灰饼，并应符合下列规定：
1 应根据设计要求和基层表面平整垂直情况，用一面墙做基准，进行吊垂直、套方、找规矩，并应经检查后再确定抹灰厚度，抹灰厚度不宜小于5mm。
抹灰层的厚度要求：
内墙：平均厚度不宜大于20mm，不宜小于5mm。
顶棚：平均厚度不宜大于5mm。
外墙：平均厚度不宜大于20mm。蒸压加气混凝土砌块平均厚度不宜大于15mm。
JGJ/T 223-2010 预拌砂浆应用技术规程
6.3.3 采用普通抹灰砂浆时，每遍涂抹厚度不宜大于10mm；采用薄层砂浆施工法抹灰时，宜一次成活，厚度不应大于5mm。
6.3.4 当抹灰砂砂浆厚度大于10mm时，应分层抹灰，……
内墙抹灰最小厚度探讨
1、从验收来看，平直度应满足7.0.18的要求。（提高砌体精度和砌筑质量、采用薄层施工法，可实现厚度为5或0）
2、从抗震和裂缝防治来看，多处要求加强网压入抹灰层，或要求设在底层砂浆与面层砂浆之间。（无抹灰时加强网放置有困难）
3、每层抹灰不宜小于5，不应大于7~9。（6.1.2.2）
4、从现场反馈，梁、柱、墙的的精准度，抹灰厚度控制到20是合理的。减到15从设计角度可以做，施工难度有增加。
TIP
当项目有减小内墙抹灰厚度求时，应全面评估可行性。
需要界面剂的基层
混凝土（JGJ/T 220-2010，6.1.1.3，界面砂浆厚度不宜大于2mm，也可将基层凿成麻面）
加气混凝土砌块（JGJ/T 220-2010，6.1.1.4，界面砂浆厚度不宜大于2mm，也可浇水润湿）
JGJ/T 223-2010 预拌砂浆应用技术规程
6.2.3 在混凝土、蒸压加气混凝土砌块、蒸压灰砂砖、蒸压粉煤灰砖等基体上抹灰时，应采用相配套的界面砂浆对基层进行处理。
6.2.4 在混凝土小型空心砌块、混凝土多孔砖等基体上抹灰时，宜采用界面砂浆对基层进行处理。
6.2.5 在烧结砖等吸水速度快的基体上抹灰时，应提前对基层浇水湿润。施工时，基层表面不得有明水。
6.2.6 采用薄层砂浆施工法抹灰时，基层可不做界面处理。
JGJ220-2010-T 抹灰砂浆技术规程
6.1.1 内墙抹灰基层宜进行处理， 并应符合下列规定：
抹灰挂网
国家规范
NOTE
- 抹灰层厚度大于35mm时加强措施。（挂网、掺外加剂等）（台州30）
- **需满布加强网的情况：**楼梯间和人流通道的砌体填充墙；顶层框架填充墙采用灰砂砖、粉煤灰砖、混凝土空心砌块、蒸压加气混凝土砌块等材料时。
- 不同材料的基体交接处加强网搭接宽度内墙不应小于100mm，外墙不应小于150。(台州、湖州250)
- （各地方规定均高于国标）
📕 JGJ/T 220-2010 抹灰砂浆技术规程
3.0.17 当抹灰层厚度大于35mm时，应采取与基体粘结的加强措施。不同材料的基体交接处应设加强网，加强网与各基体的搭接宽度不应小于100m。
7.0.17 不同材料的基体交接处加强网与各基体的搭接宽度不应小于100mm。
📕 JGJ/T 223-2010 预拌砂浆应用技术规程
6.2.2 不同材质的基体交接处，应采取防止开裂的加强措施。当采用在抹灰前铺设加强网时，加强网与各基体的搭接宽度不应小于100mm。门窗口、墙阳角处的加强护角应提前抹好。
6.3.5 当抹灰砂浆总厚度大于或等于35mm时，应采取加强措施。
📕 JGJ/T 235-2011 建筑外墙防水工程技术规程
5.1.4 不同结构材料的交接处应采用每边不少于150mm的耐碱玻璃纤维网布或热镀锌电焊网作抗裂增强处理。
📕 GB50011-2010 建筑抗震设计规范（2016年版）
13.3.4 钢筋混凝土结构中的砌体填充墙，尚应符合下列要求：
5 楼梯间和人流通道的填充墙，尚应采用钢丝网砂浆面层加强。
材料
NOTE
- 耐碱玻纤网≥160g/m²。
- 热镀锌电焊网丝径不小于0.9ｍｍ，网孔大小不大于12.7x12.7。（湖州1.0）
📕 JGJ144-2019 外墙外保温工程技术标准
4.0.8 玻纤网的单位面积质量检验应符合现行国家标准《增强制品试验方法第3部分:单位面积质量的测定》GB/T 9914.3的规定，玻纤网的耐碱性检验应符合现行国家标准《玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法》GB/T 20102的规定。
4.0.9 玻纤网的主要性能应符合表4.0.9的规定。
| 检验项目 | 性能要求 |
|---|---|
| 单位面积质量 | ≥160g/m² |
| 耐碱断裂强力（经、纬向） | ≥1000N/50mm |
| 耐碱断裂强力保留率（经、纬向） | ≥50% |
| 断裂伸长率（经、纬向) | ≤5.0% |
TIP
耐碱玻璃纤维网布的性能应同时满足两张表的要求。
📕 JGJ/T 235-2011 建筑外墙防水工程技术规程
4.4.1 耐碱玻璃纤维网布主要性能应符合表4.4.1的规定，检验方法应按现行行业标准《耐碱玻璃纤维网布》JC/T841的相关规定执行。
| 项目 | 指标 |
|---|---|
| 单位面积质量（g/m²） | ≥130 |
| 耐碱断裂强力（经、纬向）（N/50mm） | ≥900 |
| 耐碱断裂强力保留率（经、纬向）（%） | ≥75 |
| 断裂伸长率（经、纬向)（%） | ≤4.0 |
4.4.3 热镀锌电焊网主要性能应符合表4.4.3的要求，检验方法应按现行行业标准《镀锌电焊网》QB/T 3897的有关规定执行。
| 项目 | 指标 |
|---|---|
| 工艺 | 热镀锌电焊网 |
| 丝径（mm） | 0.90±0.04 |
| 网孔大小(mm) | 12.7×12.7 |
| 焊点抗拉力（N） | >65 |
| 镀锌层质量(g/m²) | ≥122 |
浙江省
NOTE
- 加强网搭接宽度从150mm到300mm的要求都有，应留意。
- 加强网的材料及规格各地要求有微差，应注意说明用词准确。
- 某些部位和某些墙体材料要满铺。(应注意说明）
- （留意所在地的各种规范及文件）
📗 台建规[2011]202号 关于印发《台州市住宅工程质量通病防治导则》的通知
4.1.3 不同材料基体交接处的抹灰，应采取在底层砂浆与面层砂浆之间（基层抹灰中部）设置热镀锌钢丝网、耐碱网格布等加强网防止开裂的措施，加强网与各基体的搭接宽度不应小于250mm，用锚钉固定。
6.2.7 外墙粉刷层如由于结构偏差或装饰需要，抹灰厚度大于30mm的应采取加强措施。
📗 湖建发[2020]3号 湖州市房屋建筑工程质量通病防治规定
2.10.3 砌体填充墙与钢筋混凝土梁、柱、剪力墙墙肢等两种不同基体交接处，墙面两侧均应采用耐碱网布或热镀锌电焊网（丝径≥1.0mm）加强带进行抗裂处理，交接处的总宽度不应小于500mm。
📗 嘉建[2013]14号 嘉兴市住宅工程质量通病防治要点
4.1.7 顶层框架填充墙不宜采用灰砂砖、粉煤灰砖、混凝土空心砌块、蒸压加气混凝土砌块等材料；当采用上述材料时，墙面粉刷应采取满铺直径0.6mm以上10mm×10mm的热镀锌钢丝网等加强措施。
4.3.4 预埋线管应采用机械开槽。严禁在墙体上交叉埋设线管和开凿水平槽。开槽处应清理干净、浇水湿润后用1：3水泥砂浆嵌实修补，且在粉刷前加贴钢丝网片等抗裂措施。
7.1.4 采用非烧结类砌体材料砌筑的外墙，应明确在第一道粉刷层中增设抗裂加强网片。外墙粉刷面层应设置分格缝，应有节点详图，并有防水处理措施。
7.3.4 外墙两种不同材料构件交接处应设加强网，加强网应设在粉刷层中间，按设计或本要点要求选用合格材料，并有可靠的固定措施，固定点间距不得大于300mm。
TIP
加强网要求设在底层砂浆与面层砂浆之间。
📗 衢住建办[2020]4号 衢州市建筑工程通病质量防治措施
5.1.6 在两种不同基体交接处，应采用钢丝网抹灰或耐碱玻纤网格布聚合物砂浆加强带进行处理，加强带与各基体的搭接宽度每边不应小于150mm。
📗 绍兴市建筑工程质量通病防治导则（绍兴99号文件）
3.1.5 在两种不同基体交接处，应采用钢丝网抹灰或耐碱玻璃网布聚合物砂浆加强带进行处理，加强带与各基体的搭接宽度不应小于300mm。
浙江省之外
📗 DBJ 43/T 306-2014 湖南省住宅工程质量通病防治技术规程
3.1.8 ……墙体不同材料基体交接处表面应设置后热镀锌电焊网或钢板网（先成网后热镀，电焊网丝径或钢板网厚度为0.9±0.04mm，网眼尺寸为12.7mm X 12.7mm）加强网，加强网与各基体的搭接宽度不应小于200mm，且不应紧贴基体。
TIP
加强网不应紧贴基层。
📗 渝建[2012]301号 重庆市住宅工程质量通病预防措施
二.4暗埋管线开槽处，应先清理，补槽后，再增加钢丝网抹灰处理，单边不应小于150mm。

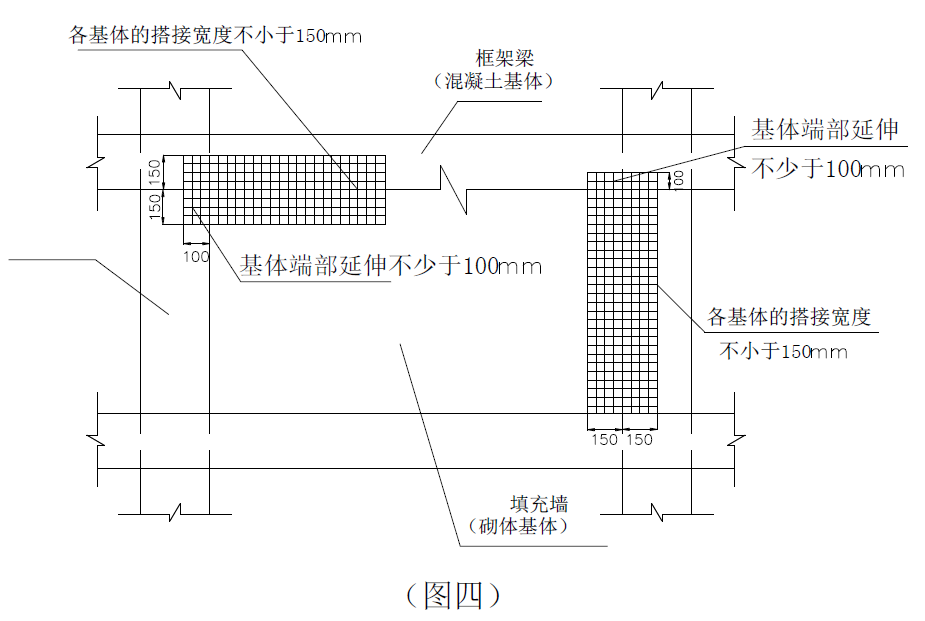

五.1 在两种不同基体交接处应清理后增设钢丝网抹灰处理，钢丝网加强带与各基体的搭接宽度不应小于150mm，端部应延伸不小于100mm，且应固定牢实（如图四）。
4 当抹灰总厚度超过35mm时，应采取挂网、掺外加剂等抗裂加强措施。
📗 DB34 1659-2012 住宅工程质量通病防治技术规程（安徽省）
5.2.1.7 砌体填充墙与钢筋混凝土梁、柱、剪力墙墙肢等两种不同基体交接处，外、内墙面应采用热镀锌电焊网（直径≥1.0mm）或加强型耐碱玻璃网格布抹聚合物砂浆并锚固的加强带进行抗裂处理，加强带距接缝部位的宽度：内墙每边不应小于150mm，外墙每边不应小于250mm。楼梯间和人流通道的砌体填充墙应满铺热镀锌电焊网砂浆面层加强。蒸压加气混凝土砌块填充墙、轻质隔墙板等易产生裂缝的墙体，应采用满铺热镀锌电焊网（直径≥1.0mm）或加强型耐碱玻璃网格布抹聚合物砂浆并锚固的抗裂处理。
涂饰工程 待续
2020.02
| 地区 | 代码 | 规范 |
|---|---|---|
| 国标 | JGJ/T 29-2015 | 建筑涂饰工程施工及验收规程 |
| 国标 | JG/T 24-2018 | 合成树脂乳液砂壁状建筑涂料 |
| 国标 | GB/T 9756-2018 | 合成树脂乳液内墙涂料 |
合成树脂乳液砂壁状建筑涂料
合成树脂乳液砂壁状建筑涂料是以合成树脂乳液为主要粘结料，以彩色砂粒和石粉为骨料，采用喷涂方法施涂于建筑物外墙的，形成粗面涂层的厚质涂料。这种涂料质感丰富，色彩鲜艳且不易褪色变色，而且耐水性、耐气候性优良。所用合成树脂乳液主要为苯乙烯丙烯酸酯共聚乳液。这种涂料是一种性能优异的建筑外墙用中高档涂料。
合成树脂乳液砂壁状建筑涂料是一个统称，即含砂类的水溶性建筑涂料；
真石漆只是其中的一个品种，所以合成树脂乳液砂壁状建筑涂料简单的理解为真石漆是不对的。
正确的隶属关系如下
合成树脂乳液砂壁状建筑涂料包括：
1.质感涂料
2.水包砂多彩涂料
3.仿石灰石涂料
4.仿洞石涂料
5.真石漆包括：
A.染色砂真石漆
B.天然砂真石漆
C.煅烧砂真石漆
本文最后更新：2024-08-16
