保温材料
外墙外保温
2020.11
TIP
不同的墙体、不同的保温材料图例不同。
序号7是比较通用的墙体材料图例，但当一个项目中出现2种或2种以上不同类别的墙体材料时，应用图例区分表达。
墙体材料和保温材料应明确在“统一技术措施”中，并由甲方书面确认。

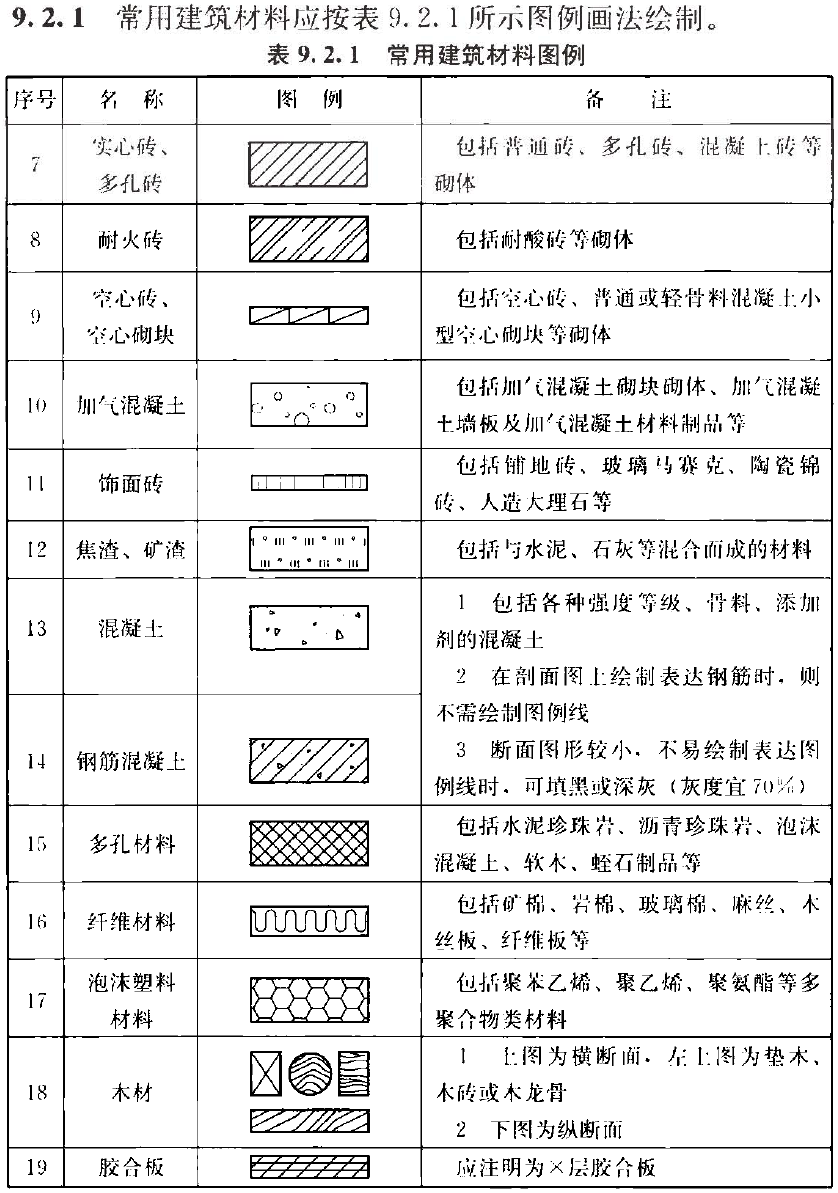

一、图例
- 项目组应对组员的画法进行统一。
GB50001-2017-T 房屋建筑制图统一标准
二、通用外墙外保温规范
JGJ144-2019 外墙外保温工程技术标准
三、上海新要求
TIP
- 上海的新规禁掉了所有保温板＋锚栓的薄抹灰系统。
- 禁掉了所有的岩棉保温装饰复合板外墙外保温系统。
- 对其余保温装饰复合板外墙作了高度和性能限定。
TIP
外墙保温一直都没有好用的材料。墙体自保温和一体化板为发展方向。
10 月13日，上海市住房和城乡建设管理委员会发布通知，公布了《上海市禁止或者限制生产和使用的用于建设工程的材料目录（第五批）》。要求2020年11月1日前未通过施工图设计文件审查备案的项目以及2020年12月31日前尚未开始墙体节能工程施工的项目严格执行。
沪建建材[2020]539号 上海市禁止或者限制生产和使用的用于建设工程的材料目录（第五批）
各有关单位：
根据《上海市建设工程材料管理条例》的规定，经市政府批准，现公布《上海市禁止或者限制生产和使用的用于建设工程的材料目录（第五批）》，2020年11月1日前未通过施工图设计文件审查备案的项目以及2020年12月31日前尚未开始墙体节能工程施工的项目，均应当严格执行。
特此通知。
| 材料名称 | 禁止和限制的范围和内容 |
|---|---|
| 施工现场采用胶结剂或锚栓以及两种方式组合的施工工艺外墙外保温系统(保温装饰复合板除外） | 禁止在新建、改建、扩建的建筑工程外墙外侧作为主体保温系统设计使用 |
| 岩棉保温装饰复合板外墙外保温系统 | |
| 保温板燃烧性能为B1级的保温装饰复合板外墙外保温系统 | 禁止在新建、改建、扩建的27米以上住宅以及24米以上公共建筑工程的外墙外侧作为主体保温系统设计使用，且保温装饰复合板单块面积应不超过1平方米，单位面积质量应不大于20kg/m2 |
| 保温板燃烧性能为A级的保温装饰复合板外墙外保温系统 | 禁止在新建、改建、扩建的80米以上的建筑工程外墙外侧作为主体保温系统设计使用，且保温装饰复合板单块面积应不超过1平方米，单位面积质量应不大于20kg/m2 |
四、墙体自保温
舟建发[2018]120号 关于进一步加强我市民用建筑墙体保温工程管理的通知
六、外墙墙体应优先使用保温隔热效果好的材料，当采用蒸压加气混凝土砌块时，应选用蒸压砂加气混凝土砌块，其干密度级别不应低于B07，强度等级不应低于A5.0；当采用陶粒复合混凝土砌块时，其强度等级不低于MU5.0。
TIP
墙体自保温和一体化板为发展方向。
| 分类 | 问题 | 举例 |
|---|---|---|

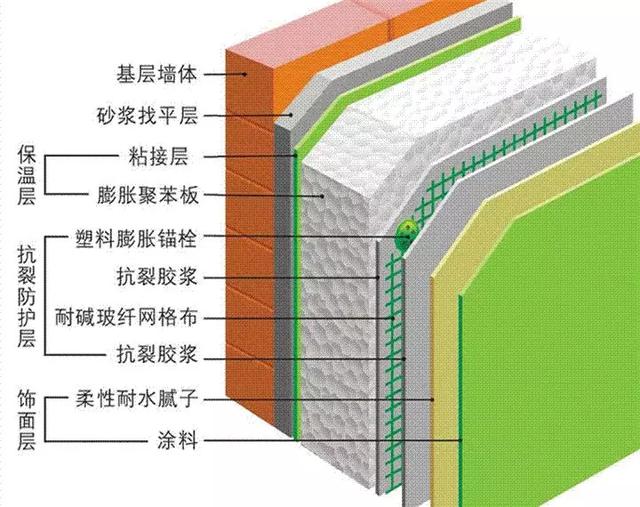

| 保温板＋锚栓，薄抹灰系统 | 国产岩棉技术缺陷明显，主要表现在抗拉强度和吸水率方面，由于岩棉的憎水性，其应用于外墙保温中极易形成空腔、粉化、脱落等现象，从而达不到应有的保温效果 | EPS板薄抹灰外保温体系 |
| B1级保温装饰复合板 | EPS板、XPS板、聚氨酯板 | |
| A级保温装饰复合板 | 发泡水泥板、泡沫陶瓷板、泡沫玻璃板、无机改性聚苯板 | |
| 保温砂浆 |
楼面保温
2020.12
一、地方规定
湖建发[2020]3号 湖州市住房和城乡建设局关于印发《湖州市房屋建筑工程质量通病防治规定》的通知
7.2 建筑楼板保温工程质量通病防治
7.2.1 楼地面保温工程必须有构造设计图和节点详图，采用细石混凝土、水泥砂浆等面层时，应设分格缝，其纵横间距不应大于6m，分格缝宽度宜为10-20mm，并应用密封材料嵌缝。
7.2.2 保温层的选材和构造既应满足保温要求，又要兼顾隔声性能。设计应综合考虑楼面的使用要求，以及保温材料的密度、压缩强度和导热系数等。材料的性能指标均应符合相关标准的规定，燃烧性能等级不应低于B1级。
7.2.3 保护层应采用细石混凝土或轻集料混凝土，厚度不小于40mm，强度不低于C20或LC15；当兼敷管层时，厚度不应小于50mm，并应配置双向钢筋。保护层浇筑后应及时养护，完成后不得随意切槽埋管，地板龙骨固定钉不得穿通保护层。
无机保温砂浆
2020.02
一、相关规范
| 地区 | 代码 | 规范 | |
|---|---|---|---|
| 国标 | JGJ/T 253-2019 | 无机轻集料砂浆保温系统技术标准 | |
| 国标 | CECS297-2011 | 乡村建筑外墙无机保温砂浆应用技术规程 | |
| 浙江 | DB33 1054-2016-T | 无机轻集料砂浆保温系统应用技术规程 | |
| 安徽 | DB34 1503-2011-T | 无机保温砂浆墙体保温系统技术规程 | |
INFO

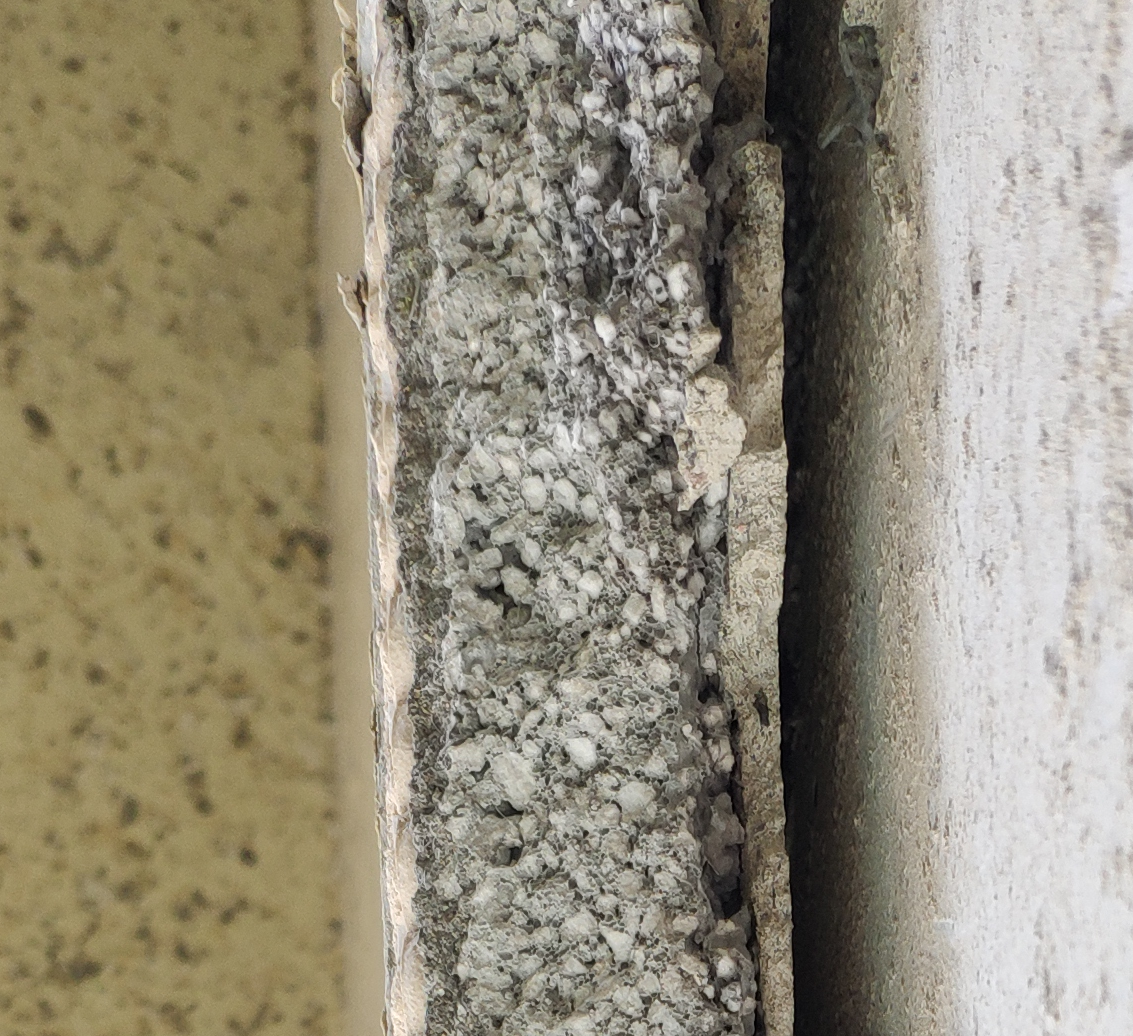

↑整体脱落
二、限制使用——浙江
外墙限制使用无机保温砂浆后，如做内保温，应复核靠外墙的楼梯间尺寸。
浙建推广[2018]5号
二.1、当外墙外保温采用无机轻集料砂浆保温系统时，建筑高度不应大于27m，其保温层厚度不应大于25mm，且保温层和找平层的总厚度不应大于45mm,装饰面不应使用面砖粘结饰面构造。
杭建科发[2020]72号 关于民用建筑外墙外保温限制使用无机轻集料砂浆保温系统的通知
二、外墙外保温使用无机轻集料砂浆保温系统的,禁止用于建筑外墙高度大于27m的部位；27m及以下部位使用无机轻集料砂浆外墙外保温系统时，其保温层厚度不应大于25mm，且保温层和找平层的总厚度不应大于45mm（含抗裂砂浆层、保温层内侧的防水砂浆层），装饰面不应使用面砖粘结饰面构造。
政府投资的民用建筑项目（含保障性住房工程），为避免建筑外墙二次改造投入的发生，建设单位原则上不再使用无机轻集料砂浆外墙外保温系统。
三、禁止使用——广西壮族自治区
桂建发[2017]7号 自治区住房城乡建设厅关于民用建筑保温工程限制使用无机轻集料保温砂浆的通知
一、自2017年10月1日起，我区行政区域内的新建、改建、扩建民用建筑工程项目外墙外保温禁止设计和使用无机轻集料保温砂浆。……
四、住宅全用——昆山市
昆住建[2013]133号关于加强我市住宅建筑外墙保温技术应用管理的通知
三、主要规定
(一)住宅建筑外墙保温除了可用厚度20mm的无机保温砂浆作内保温、15mm 无机保温砂浆作外保温，必要时，可辅以反射隔热涂料，不得使用其它外墙外保温系统。住宅建筑外墙采用干挂类饰材的，空腔内外墙保温可按现行规定、标准进行设计。。

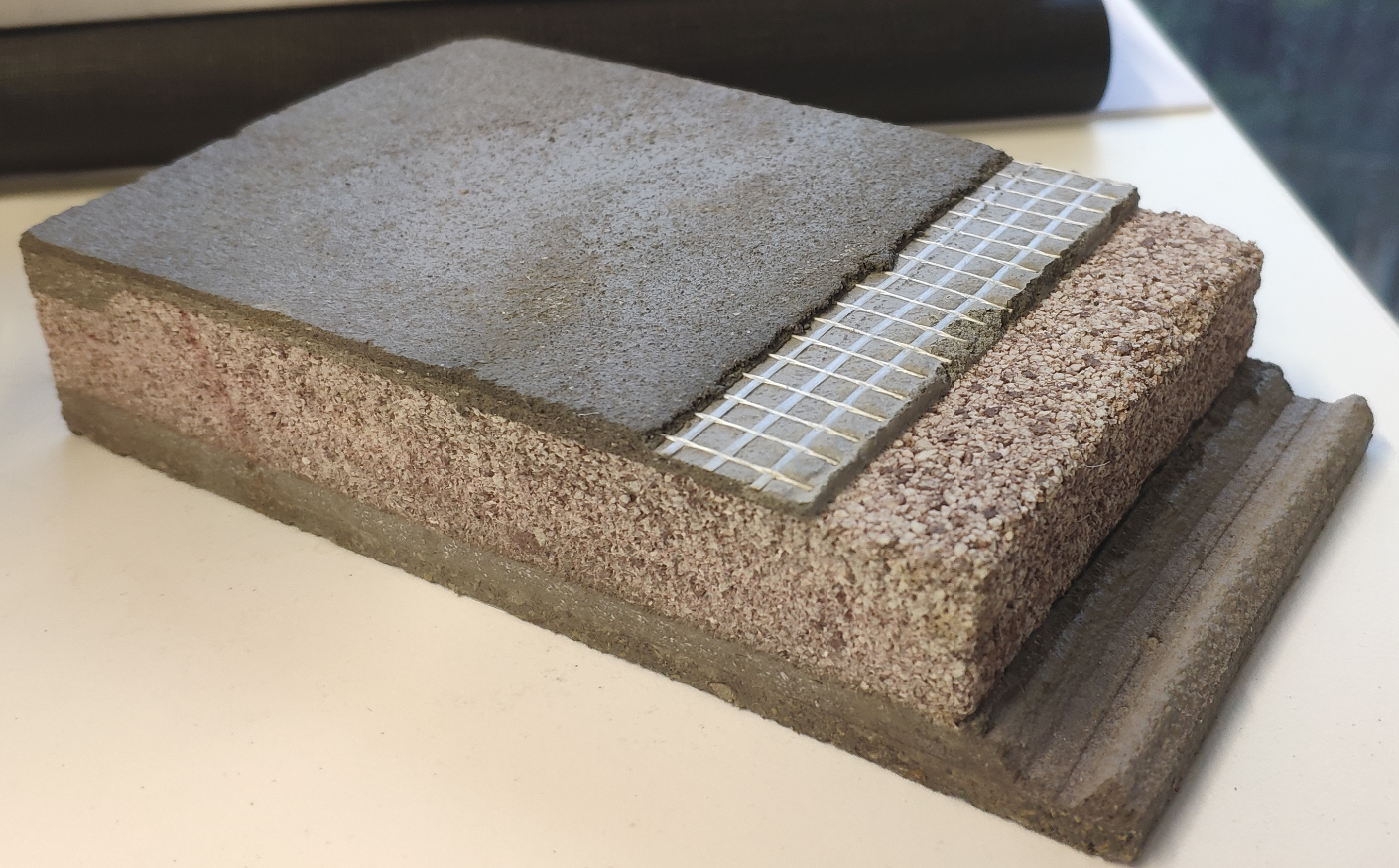

无机保温板
2020.06
一、相关规范（不含岩棉板）
- 可以用作外墙体温的燃烧性能等级为A级的无机保温板品种不少，只是性价比高的难找。
| 地区 | 代码 | 规范 |
|---|---|---|
| 国标 | JGJ144-2019 | 外墙外保温工程技术标准 |
| 国标 | JG/T 469-2015 | 泡沫玻璃外墙外保温系统材料技术要求 |
| 国标 | JG/T 511-2017 | 建筑用发泡陶瓷保温板 |
| 国标 | JG/T 435-2014 | 无机轻集料防火保温板通用技术要求 |
| 国标 | JG/T 438-2014 | 建筑用真空绝热板 |
| 国标 | JGJ/T 416-2017 | 建筑用真空绝热板应用技术规程 |
| 国标 | CECS443-2016 | 泡沫玻璃板薄抹灰外墙外保温工程技术规程 |
| 国标 | CECS396-2015 | 装配式玻纤增强无机材料复合保温墙板应用技术规程 |
| 浙江 | DB33/T 1164-2019 | 无机非金属面板保温装饰板外墙外保温系统应用技术规程 |
| 浙江 | DB33/T 1129-2016 | 泡沫混凝土保温板应用技术规程 |
| 浙江 | DB33/T 1209-2020 | 无机轻集料保温板外墙外保温系统应用技术规程 |
| 上海 | DG/JT 08-2193-2016 | 泡沫玻璃板保温系统应用技术规程 |
| 重庆 | DBJ50/T 224-2015 | 玻化微珠真空绝热芯材复合无机板薄抹灰外墙外保温系统应用技术规程 |
| 山东 | DB37 5064-2016-T | STP真空绝热板建筑保温系统应用技术规程 |
舟建发[2018]120号 关于进一步加强我市民用建筑墙体保温工程管理的通知
三、建筑外墙采用发泡陶瓷保温板、泡沫玻璃保温板、聚氨酯复合保温板等板材类外墙外保温系统时，应符合建筑设计防火规范、浙江省限制和淘汰技术公告等技术标准和政策的规定。
DB33/T1164-2019 无机非金属面板保温装饰板外墙外保温系统应用技术规程
4.2.1 无机非金属面板保温装饰板的面板采用涂料装饰时，面板宜采用纤维增强水泥板，也可采用纤维增强硅酸钙板；当装饰面板为自身具有装饰性的无机非金属板材时，宜采用建筑陶瓷薄板。
4.2.3 无机非金属面板保温装饰板的厚度不宜大于60mm。
4.2.5 纤维增强水泥板厚度不应小于8mm。纤维增强水泥板强度等级不应低于II级，表观密度不应小于1.45g/cm3，吸水率不应大于22%；当纤维增强水泥板强度等级不低于II级，且表观密度不小于1.50g/cm3时，吸水率限值可取不大于24%；纤维增强水泥板的其余性能尚应符合现行行业标准《外墙用非承重纤维增强水泥板》JG/T 396的有关规定。
4.2.6 纤维增强硅酸钙板厚度不应小于8mm。纤维增强硅酸钙板强度等级不应低于R3级，表观密度不应小于1.45g/cm3，吸水率不应大于22%；当纤维增强硅酸钙板强度等级不低于R3级，且表观密度不小于1.50g/cm3时，吸水率限值可取不大于24%；纤维增强硅酸钙板的其余性能尚应符合现行行业标准《纤维增强硅酸钙板 第1部分：无石板硅酸钙板》JG/T 564.1中A类板的有关规定。
4.2.7 建筑陶瓷薄板的厚度不宜小于5mm，其性能指标应符合现行行业标准《建筑陶瓷薄板应用的技术规程》JGJ/T 172的有关规定。
4.2.9 当无机非金属面板保温装饰板采用无机保温材料时，保温材料的燃烧性能等级应为A级，主要性能应符合表4.29的规定，其他性能应符合下列规定：
1 无机轻集料保温板应符合现行行业标准《无机轻集料防火保温板通用技术要求》JG/T 435的有关规定。
2 无釉面发泡陶瓷保温板应符合现行行业标准《建筑用发泡陶瓷保温板》JG/T 511的有关规定。
3 泡沫玻璃板应符合现行行业标准《泡沫玻璃外墙外保温系统材料技术要求》JG/T 469的有关规定。
↑ 图 5.2.4 支承托架安装方式示意图
1-基层；2-无机轻集料保温板；3-膨胀螺栓；4-支承托架。

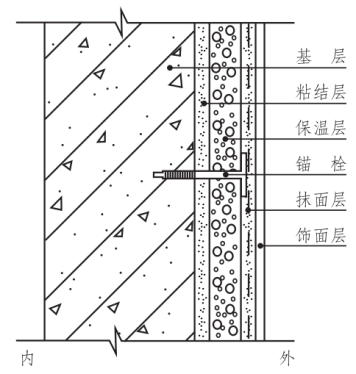

↑ 图 5.2.1 构造示意图
二、DB33/T 1209-2020 无机轻集料保温板外墙保温系统应用技术规程
2020年12月1日开始实施。（浙江省标准）
估计将成为比较常用的一种保温板。（浙江省）
DB33/T 1209-2020 无机轻集料保温板外墙保温系统应用技术规程
2.0.1 无机轻集料保温板
以膨胀珍珠岩、膨胀玻化微珠等无机材料为轻集料，以水泥或其他无机胶凝材料为胶结料，掺加功能性添加剂，在工厂经配料、成型、养护等工序生产的板材。根据密度的不同，分为Ⅰ型和Ⅱ型两种型号。
2.0.2 无机轻集料保温板外墙外保温系统
由粘结层、无机轻集料保温板保温层、抹面层（内置耐碱玻璃纤维网布）、饰面层组成，以粘结为主、锚固为辅，设置在外墙外表面的保温构造总称。
5.1.2 采用无机轻集料保温板外墙外保温系统的建筑高度不应超过54m，并应采用涂料饰面；当应用高度超过27m时，沿房屋高度每两层应设置一道连续的支撑件，支撑件宜采用混凝土挑耳。
5.2.8 无机轻集料保温板外墙外保温系统应设置水平和垂直分格缝。水平分格缝间距宜按楼层设置，且不宜大于6m；垂直分格缝宜按墙面面积设置，分格面积不宜大于60m²。分格缝应做好防水处理，防止雨水渗入保温层和基层。
5.4.1 无机轻集料保温板的设计厚度，应根据现行国家、行业和浙江省建筑节能设计标准的规定，通过热工计算确定，且最小厚度不得小于25mm，最大厚度不宜大于50mm。
2019.05.20
2019.12.27

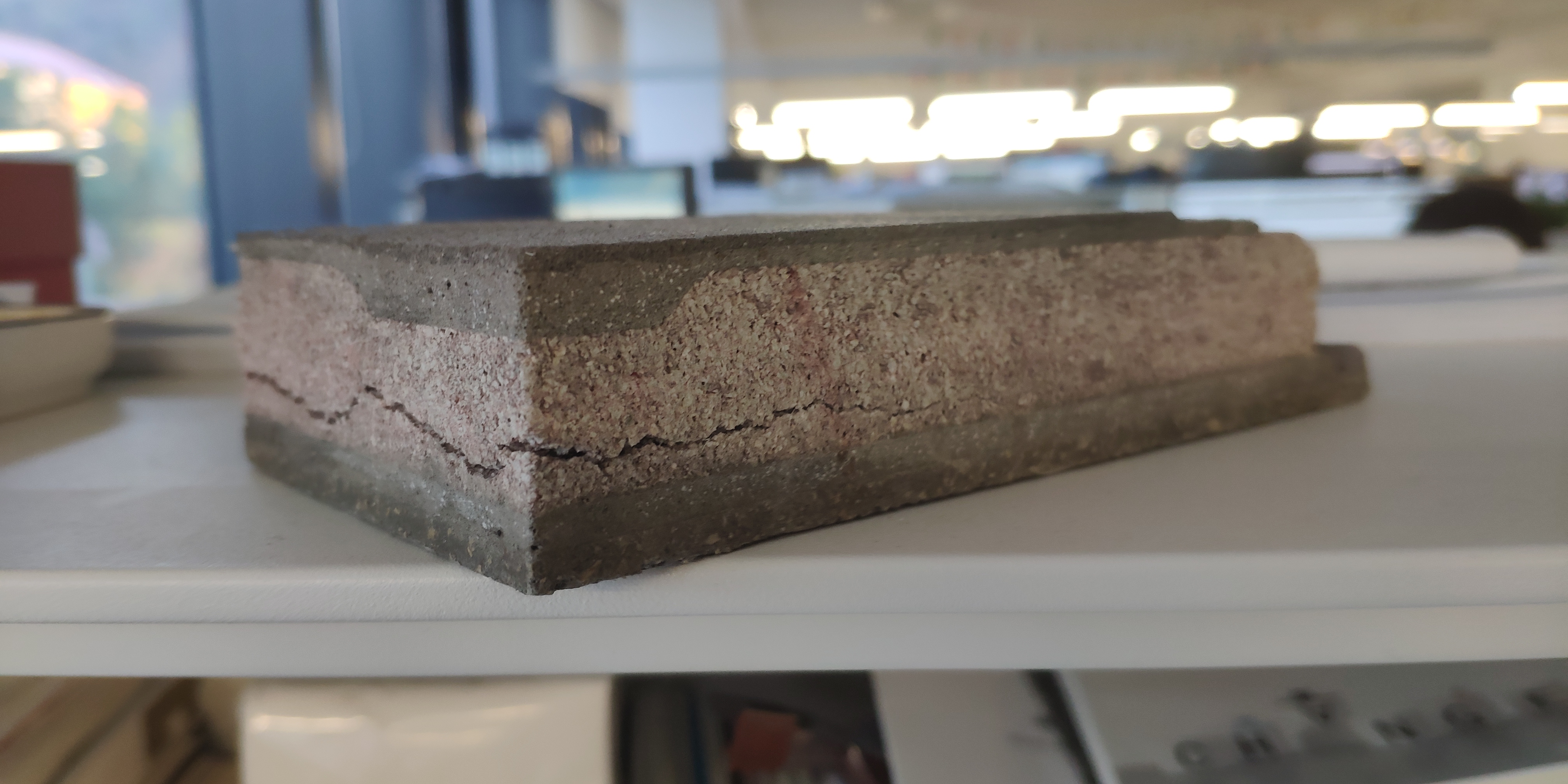

↑ 某厂家送来的“无机轻集料珠光砂保温板”样品，放在办公室室内几个月自己就开裂了。
现浇混凝土模板内置保温板 待续
2020.02
一、相关规范
| 地区 | 代码 | 规范 |
|---|---|---|
| 国标 | ||
| 国标 | ||
| 北京 | DB11 664-2009-T | 外墙外保温技术规程（现浇混凝土模板内置保温板做法） |
| 江苏 | DGJ32 204-2016-JT | 复合材料保温板外墙外保温系统应用技术规程 |
一、限制使用——浙江
保温板（B1级） 待续
2020.02
一、相关规范
保温板（EPS、XPS、硬泡聚氨酯、酚醛泡沫板）
| 地区 | 代码 | 规范 |
|---|---|---|
| 国家 | GB30595-2014-T | 挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料 |
| 国家 | GB29906-2013-T | 模塑聚苯板薄抹灰外墙外保温系统 |
| 北京 | DB11 584-2013-T | 保温板薄抹灰外墙外保温施工技术规程 |
| 安徽 | DB34 1949-2013-T | 挤塑聚苯板薄抹灰外墙外保温系统应用技术规程 |
一、限制使用——浙江
岩棉板外墙外保温
一、相关规范
| 地区 | 规范名称 | 规范名称 |
|---|---|---|
| 国家 | CECS/T 467-2017 | 网织增强岩棉板薄抹灰外墙外保温工程技术规程 |
| 国家 | JG/T 483-2015 | 岩棉薄抹灰外墙外保温系统材料 |
| 国家 | GB19686-2015-T | 建筑用岩棉绝热制品 |
| 国家 | GB25975-2018-T | 建筑外墙外保温用岩棉制品 |
| 国家 | JG366-2012-T | 外墙保温用锚栓 |
| 国家 | JGJ/T 480-2019 | 岩棉薄抹灰外墙外保温工程技术标准 |
| 上海 | DGJ08-2126-2013-T | 岩棉板(带)薄抹灰外墙外保温系统应用技术规程 |
| 北京 | DB11 1081-2014-T | 岩棉外墙外保温工程施工技术规程 |
| 天津 | DB29 217-2013-T | 天津市岩棉外墙外保温系统应用技术规程 |
| 辽宁 | DB21 2206-2013-T | 岩棉薄抹灰外墙外保温技术规程 |
| 山东 | DBJ14-073-2010-T | 岩棉板外墙外保温系统应用技术规程 |
| 江苏 | 苏JGT 060-2013 | 复合岩棉防火保温板保温系统应用技术规程 |
| 安徽 | DB34 1859-2013-T | 岩棉板外墙外保温系统应用技术规程 |
| 重庆 | DBJ50 141-2012-T | 岩棉板薄抹灰外墙外保温系统应用技术规程 |
| 四川 | DBJ51 042-2015-T | 四川省建筑工程岩棉制品保温系统技术规程 |
| 陕西 | DBJ61 75-2013-T | 岩棉板外墙外保温系统应用技术规范 |
| 甘肃 | DB62 25-3074-2013-T | 岩棉板外墙外保温系统应用技术规程 |
| 甘肃 | DB62 25-3095-2015-T | 钢丝网复合岩棉板外墙外保温体系应用技术规程 |
TIP
- 普通保温岩棉抗拉强度低，在湿热条件下尺寸不稳定， 沉降导致空鼓，脱落；岩棉裸板纤维与纤维之间存在着连通空气，在热胀冷缩和负风压作用下易蓬松、鼓胀等。
- 生产过程不环保，技术升级则成本大幅提高，价格优势不再明显。
二、什么样的岩棉板可用于外墙外保温
GB25975-2018-T 建筑外墙外保温用岩棉制品
4.3 标记示例
示例1：垂直于表面的抗拉强度水平为7.5 kPa,密度为140 kg/m² ,长度x宽度x厚度为1200 mmx 800 mmx60 mm的岩棉板,其标记为: 岩棉板TR7.5-140-1200x800x 60-GB/T 25975
示例2：垂直于表面的抗拉强度水平为10 kPa,密度为140 kg/tm²，标称导热系敬为0.038 W/(m. K)，湿阻因子为8,长度x宽度x厚度为1200 mmx 600 mmx 100 mm的岩棉板,其标记为:
岩棉板TR10-140-λD0.038 µ8-1200x 600x 100 GB/T 25975
5.12 垂直于表面的抗拉强度 应符合表3要求。
表3垂直于表面的抗拉强度要求
| 类型 | 垂直于表面的抗拉强度水平 | 垂直于表面的抗拉强度kPa |
|---|---|---|
| 岩棉条 | TR100 | ≥100 |
| 岩棉板 | TR15 | ≥15 |
| TR10 | ≥10 | |
| TR7.5 | ≥7.5 |
5.13 压缩强度 应符合表4要求。
表4 压缩强度要求
| 类型 | 压缩强度 kPa | |
|---|---|---|
| 岩棉条 | ≥40 | |
| 岩棉板 | 厚度<<50mm | ≥20 |
| 厚度≥50 mm | ≥40 | |
JG483-2015-T 岩棉薄抹灰外墙外保温系统材料
5.2 材料性能
5.2.1 岩棉板和岩棉条
岩棉板和岩棉条性能应符合表3的规定,尺寸允许偏差应符合表4的要求。
表3岩棉板和岩棉条性能指标
（表略）
DBJ50/T 141-2012 岩棉板薄抹灰外墙外保温系统应用技术规程
4.2.1 平行（垂直）纤维岩棉板的性能指标应符合表4.2.1的规定。
（表略）
三、锚栓
WARNING
多本规范中有要求，应注意全部符合。
JG/T 366-2012 外墙保温用锚栓
5 一般要求
5.1 锚栓可用于下列类别的基层墙体:
a)普通混凝土基层墙体(A 类);
b)实心砌体基层墙体(B类),包括烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖砌体以及轻骨料混凝土墙体;
c)多孔砖砌体基层墙体(C类),包括烧结多孔砖、蒸压灰砂多孔砖砌体墙体;
d)空心砌块基层墙体(D类),包括普通混凝土小型空心砌块、轻集料混凝土小型空心砌块墙体;
e)蒸压加气混凝土基层墙体(E类)。
5.4 不同类 别的基层墙体,应选用不同类型的锚栓,并应符合下列要求:
a)C类基层墙体宜选用通过摩擦和机械锁定承载的锚栓。
b)D)类基层墙体应选用通过摩擦和机械锁定承载的锚栓。
5.5 用于岩棉外墙外保温系统时,宜选用圆盘直径为140mm的圆盘锚栓。
5.6 安装锚栓的基层墙体的厚度,不应小于100mm;基层墙体的厚度不应包括找平层或饰面层厚度。
5.7 锚栓的有效锚固深度不应小于25mm,最小允许边距为100mm,最小允许间距为100mm。
5.8 当实际工程中的基层墙体在材料类型、强度等级、孔洞形状和位置、肋的数量和厚度等方面与附录
C中规定的试验用基层墙体试块不同或者无法明确判定时,应通过在工程实际使用的墙体材料.上进行拉拔试验,确定锚栓的抗拉承载力标准值,试验方法参见本标准附录B。
JG483-2015-T 岩棉薄抹灰外墙外保温系统材料
4.2.1 岩棉板应采用机械锚固为主粘结为辅的方式与基层墙体固定，每平方米墙面的锚固点数应不少于5个，同时采用胶黏剂粘结，其有效粘结面积不应小于岩棉板面积的50%。
4.2.2 锚栓的有效锚固深度应符合下列要求：
a) 混凝土和实心砌体墙体应不小于55mm；
b) 蒸压加气混凝土砌体应不小于65mm；
c) 最小允许边距为100mm，最小允许间距为100mm。
JGJ480-2019-T 岩棉薄抹灰外墙外保温工程技术标准
3.2.3 锚栓的有 效锚固深度和锚盘直径应符合下列规定:
1 用于混凝土基层墙体的锚栓的有效锚固深度不应小于25mm;用于其他基层墙体的锚栓的有效锚固深度不应小于45mm。
2 锚盘直径不应小于 60mm。当采用岩棉条锚盘压条单网构造时宜使用扩压盘，扩压盘直径不应小于140mm。
5.1.3 岩棉外保温工程单位面积锚栓数量应符合下列规定:
1 岩棉条外保温工程不应小于5个/m²；
2 岩 棉板外保温工程不应小于5个/m²，且不宜大于14个/m²，锚栓中心间距不应小于260mm。
DBJ50/T 141-2012 岩棉板薄抹灰外墙外保温系统应用技术规程
5.3.7 锚固件设置应满足下列要求:
1 锚固件的性能应符合本规程第4.2.10条的规定；
2 锚固在墙面上的设置点数应满足:建筑高度在60m以下
的墙面每平方米不少于5个;建筑高度在60m以上且不大于
100m的墙面每平方米不少于6个;
3 任何面积小于 0.1m²的单块板应设置一个锚固件;
4 外墙阳角、门窗洞口 四周及檐口下均应加密设置 ,如图5.3. 7
所示;
5 用于辅助固定的锚固件应设置在第一层耐碱玻纤网外侧。
四、耐碱玻纤网
DBJ50/T 141-2012 岩棉板薄抹灰外墙外保温系统应用技术规程
4.2.5 耐碱玻纤网的性能指标应符合表4.2.5的规定。
5.3.6 耐碱玻纤网铺设应满足下列要求:
1 在涂料(饰面砂浆)饰面岩棉板薄抹灰外墙外保温系统抹
面层内,建筑物二层以上墙面等不易受碰撞部位铺设双层160g/m²耐碱玻纤网;建筑物首层墙面等易受碰撞部位铺设160g/m² 和240g/m²双层耐碱玻纤网;
2 非透明幕墙构造岩棉板薄抹灰外墙外保温系统抹面层内铺设双层160g/m²耐碱玻纤网;
3 门窗洞口周边的耐碱玻纤网应翻出墙面100mm,并应在四角沿45°方向加铺一层400mmX 300mm的耐碱玻纤网;
4 耐碱玻纤网之间的搭接长度不小于100mm;
5 岩棉板的保温墙面与非保温墙面交接处应采用耐碱玻纤网搭接,搭接宽度应不小于200mm;
6 应在勒脚、阳台、雨蓬、女儿墙顶部、变形縫等系统的终端部位用耐碱玻纤网对岩棉板进行翻包,翻包时耐碱玻纤网在岩棉板粘结层中的长度不小于100mm。
反射隔热材料
TIP
从GB/T 25261-2018，5.1.1可知，I级隔热中涂漆的导热系数要求为0.08，性能低于挤塑聚苯板。
一、相关规范
| 地区 | 规范名称 | 规范名称 |
|---|---|---|
| 国标 | JG/T 235-2014 | 建筑反射隔热涂料 |
| 国标 | JGJ/T 359-2015 | 建筑反射隔热涂料应用技术规程 |
| 国标 | GB/T 25261-2018 | 建筑用反射隔热涂料 |
| 国标 | JGJ/T 287-2014 | 建筑反射隔热涂料节能检测标准 |
| 国标 | JC/T 1040-2007 | 建筑外表面用热反射隔热涂料 |
| 江苏 | DGJ32/TJ 165-2014 | 建筑反射隔热涂料应用技术规程 |
| 上海 | DG/TJ 08-2200-2016 | 上海市建筑反射隔热涂料应用技术规程 |
| 四川 | DBJ51/T 021-2013 | 四川省建筑反射隔热涂料应用技术规程 |
| 浙江 | DB33/T 1137-2017 | 浙江省建筑反射隔热涂料应用技术规程 |
| 广东 | DBJ 15-75-2010 | 广东省建筑反射隔热涂料应用技术规程 |
| 江西 | DB/T 36/J009-2012 | 江西省建筑用反射隔热涂料应用技术规程 |
| 重庆 | DBJ/T 50-076-2008 | 重庆市建筑反射隔热涂料外墙保温系统技术规程 |
| 湖南 | DBJ 43T 303-2014 | 建筑反射保温隔热涂料应用技术规程 |
二、概念
JG/T 235-2014 建筑反射隔热涂料
3.1 建筑反射隔热涂料 architectural reflective thermal insulation coating 以合成树脂为基料，与功能性颜填料及助剂等配制而成，施涂于建筑物外表面，具有较高太阳光反射比，近红外反射比和半球发射率的涂料。
GB/T 25261-2018 建筑用反射隔热涂料
3.1 隔热中涂漆 thermal insulation intermediate coat 具有较低的导热系数，可以达到隔热保温效果的中间层涂料。
DB33/1015-2015 居住建筑节能设计标准
4.2.15 外墙的保温隔热宜采用下列措施：
1 建筑外墙饰面宜采用浅色饰面或建筑用反射隔热涂料，反射隔热涂料应与其他保温系统复合使用；东西外墙宜采用花格构件、植物遮阳、垂直绿化等遮阳形式；
2 外墙保温可采用自保温、外保温、内保温和复合保温等形式；外墙宜优先采用自保温墙体；
（条文解释：当外墙使用反射隔热外饰面层时，由于外墙对太阳辐射的反射作用，减少了夏季空调能耗，但也增加了冬季供暖能耗。在浙江省主要地区，由于冬季日照率低，外墙反射对冬季供暖能耗增加不多，因此外墙反射隔热对降低全年总能耗仍然有贡献。
目前，对建筑用反射隔热涂料的研究仍在深入和完善，行业和地方相关的应用技术规程尚在制定中；为在现阶段推广应用建筑用反射隔热涂料，相关部门制定了“建筑用反射隔热涂料不同朝向外墙及屋面全年等效热阻值及热惰性指标”，见表１）
三、禁止使用
舟建发[2018]120号 关于进一步加强我市民用建筑墙体保温工程管理的通知
五、除外墙自保温系统外，建筑外墙不得单独使用建筑反射隔热涂料作为外墙保温系统。反射隔热涂料可作为外墙复合保温辅助材料使用。
2019年江苏省建设工程施工图设计审查技术问答（建筑专业）
4、建筑反射隔热涂料是否可用于新建住宅?
答:根据《江苏省建设领域“十三五"重点推广“应用新技术和限制、禁止使用落后技术公告(第一批)》，建筑反射隔热涂料保温隔热技术属限制使用技术，应用范围为既有建筑节能改造工程的外墙、屋面。新建住宅不能采用建筑反射隔热涂料 进行保温。

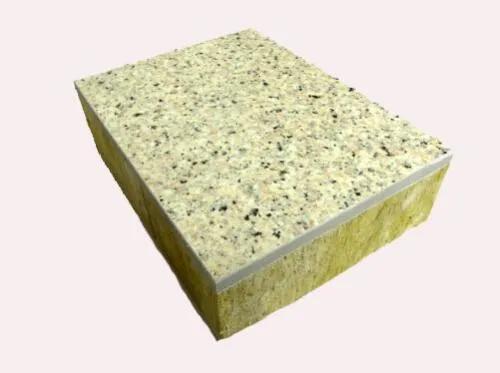

保温装饰复合板
一、相关规范
| 地区 | 规范名称 | 规范名称 |
|---|---|---|
| 国标 | JG/T 360-2012 | 金属装饰保温板 |
| 国标 | JG/T 287-2013 | 保温装饰板外墙外保温系统材料 |
| 国标 | JC/T 2432-2017 | 泡沫混凝土保温装饰板 |
| 国标 | JC/T 2421-2017 | 建筑用膨胀珍珠岩保温装饰复合板 |
| CECS475-2017-T | 石材饰面保温装饰板外墙外保温工程技术规程 | |
| 浙江 | DB33/T 1141-2017 | 保温装饰夹心板外墙外保温系统应用技术规程 |
| 浙江 | DB33/T 1190-2020 | 石材面板保温装饰板外墙外保温系统应用技术规程 |
| 浙江 | DB33/T 1230-2020 | 金属面板保温装饰板外墙外保温系统应用技术规程 |
| 上海 | DG/TJ08-2122-2013 | 上海市保温装饰复合板墙体保温系统应用技术规程 |
| 北京 | DB11/T 697-2019 | 北京市保温装饰板外墙外保温施工技术规程 |
二、设计要求
DB33/T 1230-2020 金属面板保温装饰板外墙外保温系统应用技术规程
4.2.3 金属面板保温装饰板的厚度不宜大于60mm。
5.1.1 金属面板保温装饰板外墙外保温系统在建筑工程中的使用高度不宜超过100m，且保温材料燃烧性能等级应符合现行国家标准《建筑设计防火规范》GB 50016的规定。
5.1.3 金属面板保温装饰板单块面积不宜大于1.0m²， 且长边长度不宜大于1. 2m。
5.3.1 金属面板保温装饰板外墙外保温系统中保温材料的设计厚度应根据现行国家、行业和浙江省建筑节能设计标准的规定，通过热工计算确定，且不应小于20mm,不宜大于55mm。
三、相关要求
DB33/T 1230-2020 金属面板保温装饰板外墙外保温系统应用技术规程
4.2.4 金属面板沿周边应折边，且折边高度不宜小于15mm。
4.2.6 当金属面板采用涂层铝板时，基板应符合下列规定:
1 基板厚度不应小于1.2mm;
4.2.7 当 金属面板采用彩色涂层钢板时，钢板应符合下列规定:
1 钢板应采用热镀铝锌合金镀层钢板，并应符合现行国家标准《连续热镀锌和锌合金镀层钢板及钢带》GB/T 2518的规定，牌号宜采用DX51D+ AZ,也可采用符合现行行业标准《冷轧高强度建筑结构用薄钢板》JG/T 378规定的钢板;
2 钢板公称厚度不应小于0.7mm；
3 钢板双面镀层总质量不应小于150g/m²。
本文最后更新：2023-04-27
