防火分区、防火分隔
防火分区及共用/借用楼梯
2020.10
一、防火分区
TIP
防火分区不应跨建筑。
防火分区面积要求不同、功能类别不同时，应划分为不同的防火分区。
注意特殊要求，比如电影院。
GB50016-2014 （2018年版）
2.1.22 防火分区 fore compartment 在建筑内部采用防火墙、楼板及其他分隔设施分隔而成，能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部空间。
JGJ58-2008 电影院建筑设计规范
6.1.2 当电影院建在综合建筑内时，应形成独立的防火分区。
二、面积可不计的部分
TIP
面积不计只适用于特定地区，无相关规定的地区应先咨询才能减面积。

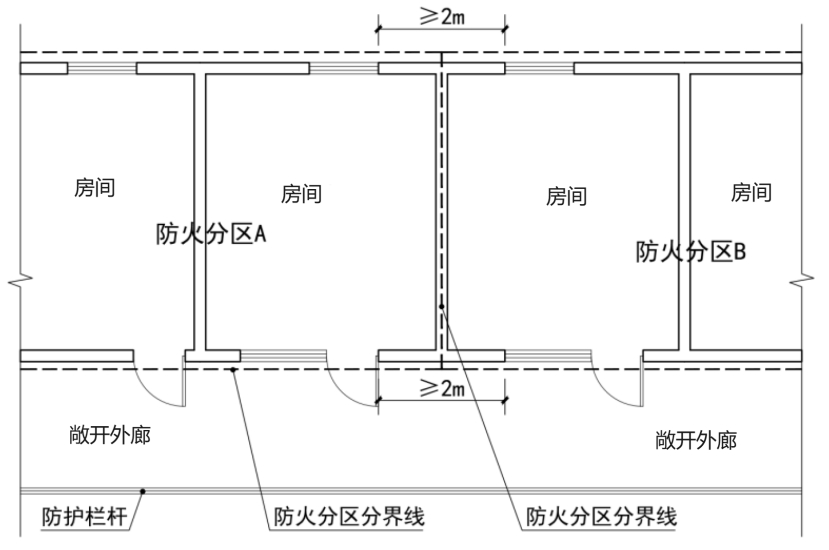

开敞外走廊、开敞阳台是否要计入防火分区面积应关注地方规定，如：广州2.5.1，贵州二十二等。 许多地方和建筑面积一致即可。
GB50098-2009 人民防空工程设计防火规范
4.1.1.2 水泵房、污水泵房、水池、厕所、盥洗间等无可燃物的房间，其面积可不计入防火分区的面积之内；
4.1.3.3 溜冰馆的冰场、游泳馆的游泳池、射击馆的靶道区、保龄球馆的球道区等，其面积可不计入溜冰馆、游泳馆、射击馆、保龄球馆的防火分区面积内。溜冰馆的冰场、游泳馆的游泳池、射击馆的靶道区等，其装修材料应采用A级。
浙消[2020]166号 浙江省消防技术规范难点问题操作技术指南
3.1.3 下列场所可不计入防火分区面积：采用耐火极限不低于3.00h的防火隔墙和甲级防火门分隔的水泵房、消防风机房；建筑中游泳池、消防水池等的水面面积、溜冰场等的冰面面积、滑雪场等的雪面面积，射击馆的靶道区、保龄球馆的球道区，桑拿浴室的洗浴部分、厕所、盥洗间；防烟楼梯间及其前室、消防电梯前室及其合用前室、设置有甲级防火门的封闭楼梯间；敞开连廊、阳台。
4.1.22 汽车坡道可不计入防火分区面积、可不考虑疏散距离。汽车停车位的设置不得影响消防设备用房、室内消火栓箱、消防管道井的正常使用。地下车库内最远疏散直线距离的计算不必考虑车辆对路线的阻挡，但应考虑实体墙、机械式停车装置等障碍物对路线的阻挡。
黔公消[2017]33号 贵州省消防技术规范 疑难问题技术解决指导意见
七、以下无人员停留的房间和场所面积可不计入所属防火分区面积：消防水池、生活（消防）水箱间的水箱范围、室内水体景观的水面部分、水族馆的水体水箱、以及装修材料采用A级的射击馆的靶道区、保龄球馆的球道区等。
广州市消防设计、审查难点问题解答（2019.11.12 ）
2.3.3、地下室的消防水池和生活水池是否应计入防火分区面积？
答：均可以不计入防火分区面积。
三、汽车库内的设备用房
黔公消[2017]33号 贵州省消防技术规范 疑难问题技术解决指导意见
八、汽车库内的设备用房应单独设置防火分区。当符合下列要求时，可将设备用房计入汽车库的防火分区面积，按汽车库的防火分区面积要求进行划分：
1、设备用房均应按规范设置自动灭火系统；
2、汽车库每个防火分区内设备用房的总建筑面积不应超过1000m²，且占该防火分区的面积比例不应超过1/3；
3、设备用房应采用耐火极限不低于2h的防火隔墙和甲级防火门与停车区域分隔。
浙消[2020]166号 浙江省消防技术规范难点问题操作技术指南
4.1.31 单个面积不大于200 m²且同一防火分区内总面积不大于500m²的20kV 及以下变配电房等类似小型设备用房（柴油发电机房、锅炉房、消防水泵房、消防控制室等除外），可附设在汽车库防火分区内，但应采用耐火极限不低于3.00h 的防火隔墙和甲级防火门与停车区之间进行防火分隔，其疏散门可直接开向汽车库。
广州市消防设计、审查难点问题解答（2019.11.12 ）
2.3.9、地下室的设备房或自行车库可否与机动车库设置在同一防火分区内?
答:不能与机动车库设置在同一防火分区内（除仅为本分区服务的设备用房外)。
四、借用相邻防火分区的楼梯
TIP
商业营业厅毗邻的防火分区，利用通向相邻防火分区(同为营业厅）的甲级防火门做安全出口会比较难，前提应满足条文5.5.9.1条的要求(即相邻分区应采用防火墙分隔，不能采用卷帘和水幕）。
利用通向相邻防火分区（可采用防火墙分隔时）的甲级防火门作为安全出口时，应满足《建规》5.5.9.2/3条规定
另可参考《2019年江苏省建设工程施工图设计审查技术问答（建筑专业）》2.3.4.21（意思和上述一样。）
GB50016-2014 建筑设计防火规范（2018年版）

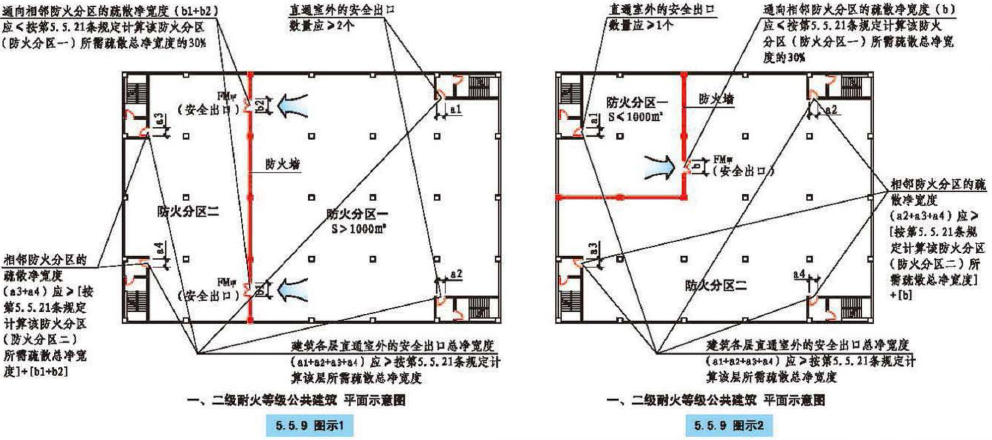

5.5.9 一、二级耐火等级公共建筑内的安全出口全部直通室外确有困难的防火分区，可利用通向相邻防火分区的甲级防火门作为安全出口，但应符合下列要求：
1 利用通向相邻防火分区的甲级防火门作为安全出口时，应采用防火墙与相邻防火分区进行分隔；
2 建筑面积大于1000m²的防火分区，直通室外的安全出口不应少于2个；建筑面积不大于1000m²的防火分区，直通室外的安全出口不应少于1个；
3 该防火分区通向相邻防火分区的疏散净宽度不应大于其按本规范第5.5.21条规定计算所需疏散总净宽度的30％，建筑各层直通室外的安全出口总净宽度不应小于按照本规范第5.5.21条规定计算所需疏散总净宽度。
五、位于两个防火分区之间的楼梯间，能否共用？能否借用相邻分区疏散？
浙消[2020]166号 浙江省消防技术规范难点问题操作技术指南
4.1.7 除中庭外，当人员需要通过相邻防火分区疏散时，相邻两个防火分区之间要严格采用防火墙（防火门）分隔，开口部位不能采用防火卷帘、防火分隔水幕等措施替代。
4.1.8 在地下汽车库防火分区满足2 个安全出口的条件下，人员可通过相邻防火分区防火墙上的甲级防火门疏散，车道处可设防火卷帘。
4.1.9 地下室非人员密集场所所在防火分区不可利用通向相邻人员密集场所所在防火分区的门作为第二安全出口。
4.1.20 同一层的三个及以上防火分区不得共用同一个疏散楼梯。一个共用楼梯的疏散宽度不得超过3m。
TIP
浙江省依据第4.1.20条，可以两个分区共用。 浙江省某些地方依据第4.1.8条认为可以借用疏散距离。（注意其余地方依据GB50016-2014,5.5.9.1认为汽车库是不能借用距离的。）
2019年度 江苏省建筑施工图设计审查技术问答
2.4.1 地下汽车库共用位于两个防火分区之间的楼梯间，可否计入各自防火分区直接对外的安全出口数量？
答：只能计入一个防火分区的安全出口。
2.4.5 汽车库在保证有2个及以上安全出口的情况下，疏散距离是否可以借用防火墙上的连通门？
答：不可以。
TIP
（汽车库 江苏）
江苏省明确不能共用楼梯间。
江苏省明确不能借用疏散距离。
TIP
↓ （汽车库 上海）

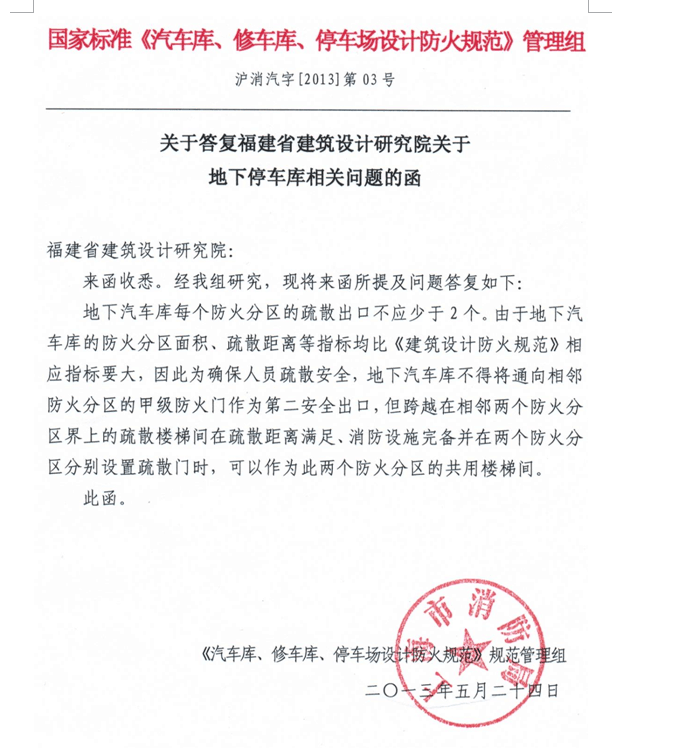

上海认为可以共用楼梯间。
六、借用住宅楼梯疏散时，安全通道两侧能否有其它门？
GB50067-2014 汽车库、修车库、停车场设计防火规范
6.0.7 与住宅地下室相连通的地下汽车库、半地下汽车库，人员疏散可借用住宅部分的疏散楼梯；当不能直接进入住宅部分的疏散楼梯间时，应在汽车库与住宅部分的疏散楼梯之间设置连通走道，走道应采用防火隔墙分隔，汽车库开向该走道的门均应采用甲级防火门。

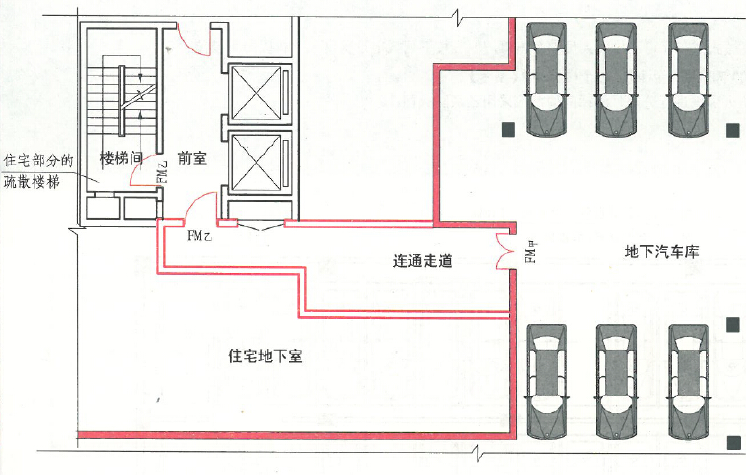

12J814 《汽车库、修车库、停车场设计防火规范》图示
TIP
图示没有开门，实际经常有开门需求。
2019年度江苏省建筑施工图设计审查技术问答
2.4.14 住宅地下层为小型储藏间，门为乙级防火门，连通储藏间的通道，是否能作为地下汽车库借用住宅楼梯疏散时安全通道？
答：GB50067-2014第6.0.7条允许住宅汽车库的人员疏散借用住宅部分的疏散楼梯，汽车库与住宅部分的疏散楼梯之间设置连通走道，该走道的设置类似于楼梯间的扩大前室，因此不应直接设置储藏间的门。可设置连通住宅储藏室的通道，通道上应设置甲级防火门。
七、借用两座建筑物之间的天桥、连廊疏散
GB50016-2014 建筑设计防火规范（2018年版）

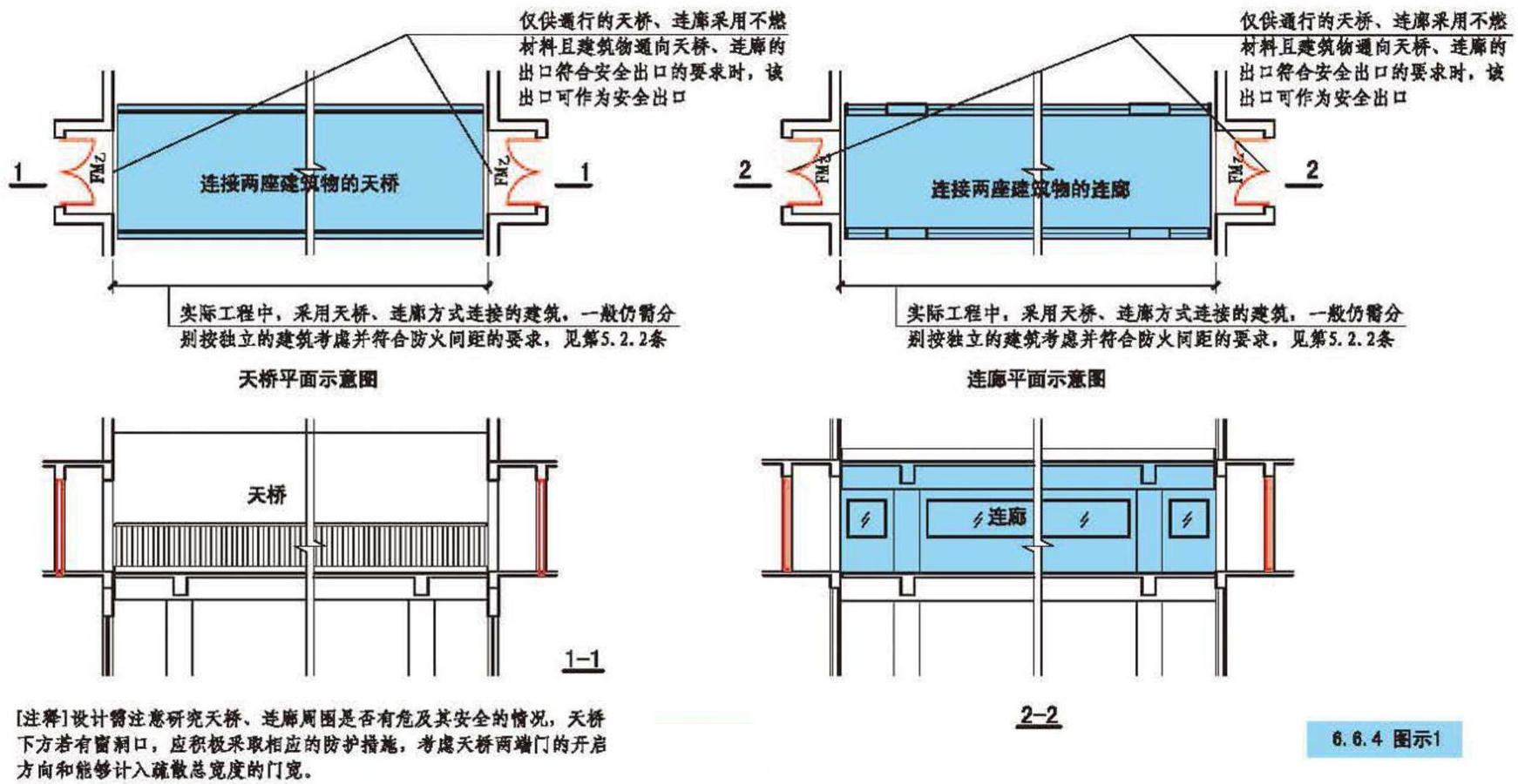

6.6.4 连接两座建筑物的天桥、连廊,应采取防止火灾在两座建筑间蔓延的措施。当仅供通行的天桥、连廊采用不燃材料，且建筑物通向天桥、连廊的出口符合安全出口的要求时，该出口可作为安全出口。
（条文说明：6.6.4实际工程中,有些建筑采用天桥、连廊将几座建筑物连接起来,以方便使用。采用这种方式连接的建筑，一般仍需分别按独立的建筑考虑,有关要求见本规范表5.2.2注6。这种连接方式虽方便了相邻建筑间的联系和交通,但也可能成为火灾蔓延的通道,因此需要采取必要的防火措施,以防止火灾蔓延和保证用于疏散时的安全。此外,用于安全疏散的天桥、连廊等,不应用于其他使用用途,也不应设置可燃物,只能用于人员通行等。
设计需注意研究天桥、连廊周围是否有危及其安全的情况,如位于天桥、连廊下方相邻部位开设的门窗洞口,应积极采取相应的防护措施,同时应考虑天桥两端门的开启方向和能够计入疏散总宽度的门宽。）
浙消[2020]166号 浙江省消防难点问题操作技术指南2020版
2.3.13 当相邻建筑通过连廊、天桥或底部的建筑物等连接时，其间距不应小于两个建筑防火间距的要求，连廊、天桥宽度不宜大于6m；当连廊、天桥为封闭时，应设置防火分隔措施。连廊、天桥之间的距离不应小于6m。
4.1.12 符合《建筑设计防火规范》第6.6.4 条规定满足安全出口条件的天桥、连廊，通过该连廊、天桥向相邻建筑的疏散宽度不应大于相邻建筑与连廊相连通的防火分区疏散总宽度的50%。
八、防火分区面积
- 下面只列举了一些常见的情况。不含甲乙类运输车库、修车库、工业建筑等
１、多层（三级、四级耐火等级）
| 功能 | 允许建筑面积 | 设自动灭火时 | 规范 | 备注 |
|---|---|---|---|---|
| 三级（5层） | 1200 | 2400 | GB50016-2014，5.3.1 | |
| 汽车库（三级单层） | 1000 | 2000 | GB50067-2014，5.1.1 | |
| 四级（2层） | 600 | 1200 | GB50016-2014，5.3.1 |
２、多层（一级、二级耐火等级）
| 功能 | 允许建筑面积 | 设自动灭火时 | 规范 | 备注 |
|---|---|---|---|---|
| 一般 | 2500 | 5000 | GB50016-2014，5.3.1 | 体育馆、剧场观众厅,面积可增加 |
| 汽车库（多层） | 2500 | 5000 | GB50067-2014，5.1.1 | |
| 汽车库（单层） | 3000 | 6000 | GB50067-2014，5.1.1 | |
| 商店营业厅、展览厅（首层） | 10000 | GB50016-2014，5.3.4 | 有非营业厅功能时不能按此条 |
３、高层（一级、二级耐火等级）
| 功能 | 允许建筑面积 | 设自动灭火时 | 规范 | 备注 |
|---|---|---|---|---|
| 一般 | 1500 | 3000 | GB50016-2014，5.3.1 | 体育馆、剧场观众厅，面积可增加 |
| 商店营业厅、展览厅 | 4000 | GB50016-2014，5.3.4 | 有非营业厅功能时（如餐饮等）不能按此条 | |
| 汽车库（一级） | 2000 | 4000 | GB50067-2014，5.1.1 |
4、地下室或半地下室（耐火等级一级）
| 功能 | 允许建筑面积 | 设自动灭火时 | 规范 | 备注 |
|---|---|---|---|---|
| 丙1（闪点≥60℃的可燃液体） | 150 | 300 | GB50098-2009，4.1.4 | |
| 丙2（可燃固体） | 300 | 600 | 同上，GB50016-2014，3.3.2 | |
| 丁类库房 | 500 | 1000 | 同上 | |
| 戊类库房 | 1000 | 2000 | 同上 | |
| 一般 | 500 | 1000 | GB50016-2014，5.3.1 | |
| 设备用房 | 1000 | 2000 | GB50016-2014，5.3.1 | |
| 电影院、礼堂的观众厅 | 1000 | 1000 | GB50098-2009，4.1.3 | |
| 商店营业厅、展览厅（不应设在地下三层及以下） | 2000 | GB50016-2014，5.3.4~5 GB50098-2009，3.1.6.2~3、4.1.3 | 修材料不燃或难燃，人防时A级大于2万时分区 | |
| 汽车库（地下） | 2000 | 4000 | GB50067-2014，5.1.1 | 浙50，大于5万分区 |
| 汽车库（半地下） | 2500 | 5000 | GB50067-2014，5.1.1 |
TIP
- 防火分区和防火分隔不同。
防火分隔
2020.10
一、总原则
GB50016-2014 建筑设计防火规范（2018年版）
1.0.4 同一建筑内设置多种使用功能场所时，不同使用功能场所之间应进行防火分隔，该建筑及其各功能场所的防火设计应根据本规范的相关规定确定。
（条文解释：当在同一建筑物内设置两种或两种以上使用功能的场所时，如住宅与商店的上下组合建造，幼儿园、托儿所与办公建筑或电影院、剧场与商业设施合建等，不同使用功能区或场所之间需要进行防火分隔，以保证火灾不会相互蔓延，相关防火分隔要求要符合本规范及国家其他有关标准的规定。当同一建筑内，可能会存在多种用途的房间或场所，如办公建筑内设置的会议室、餐厅、锅炉房等，属于同一使用功能。）
二、住宅和商业网点之间
TIP
规范要求商业网点和住宅之间需要进行防火分隔，没有明确是否需要各自为不同的防火分区。商业网点面积小、相互之间须防火分隔、不影响整幢楼的住宅性质。在很多情况下，我们把商业网点当成防火单元处理，不划分单独的防火分区。出图时都能顺利通过图审。
最近碰到的2个验收项目，在验收过程中都提出网点和住宅之间的窗洞距离不能满足不同防火分区之间的要求。在设计时应引起重视。
TIP
- 可参考倪照鹏主编的 《建筑设计防火规范》GB50016-2014（2018年版)实施指南P215页的解释。
TIP

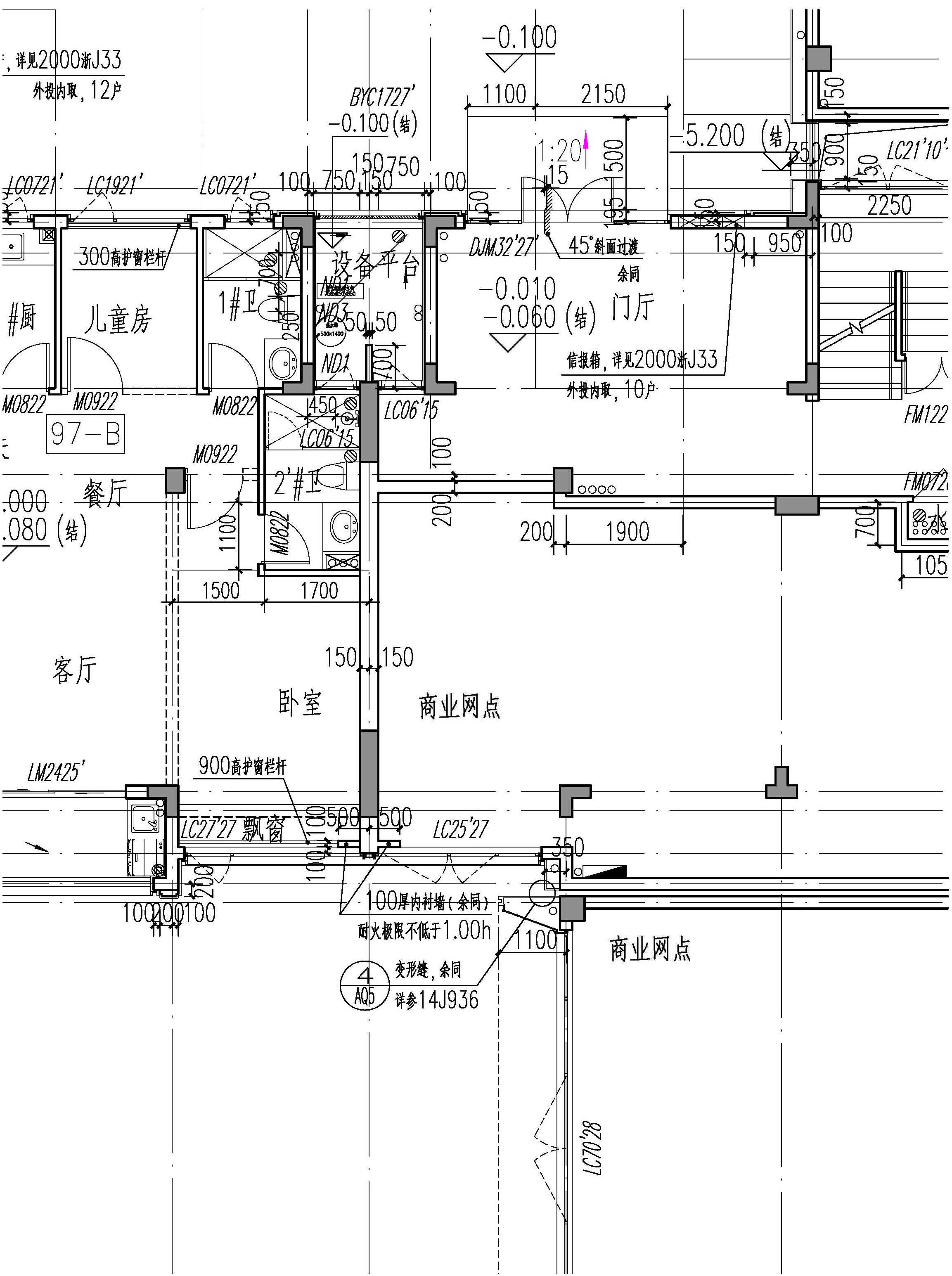

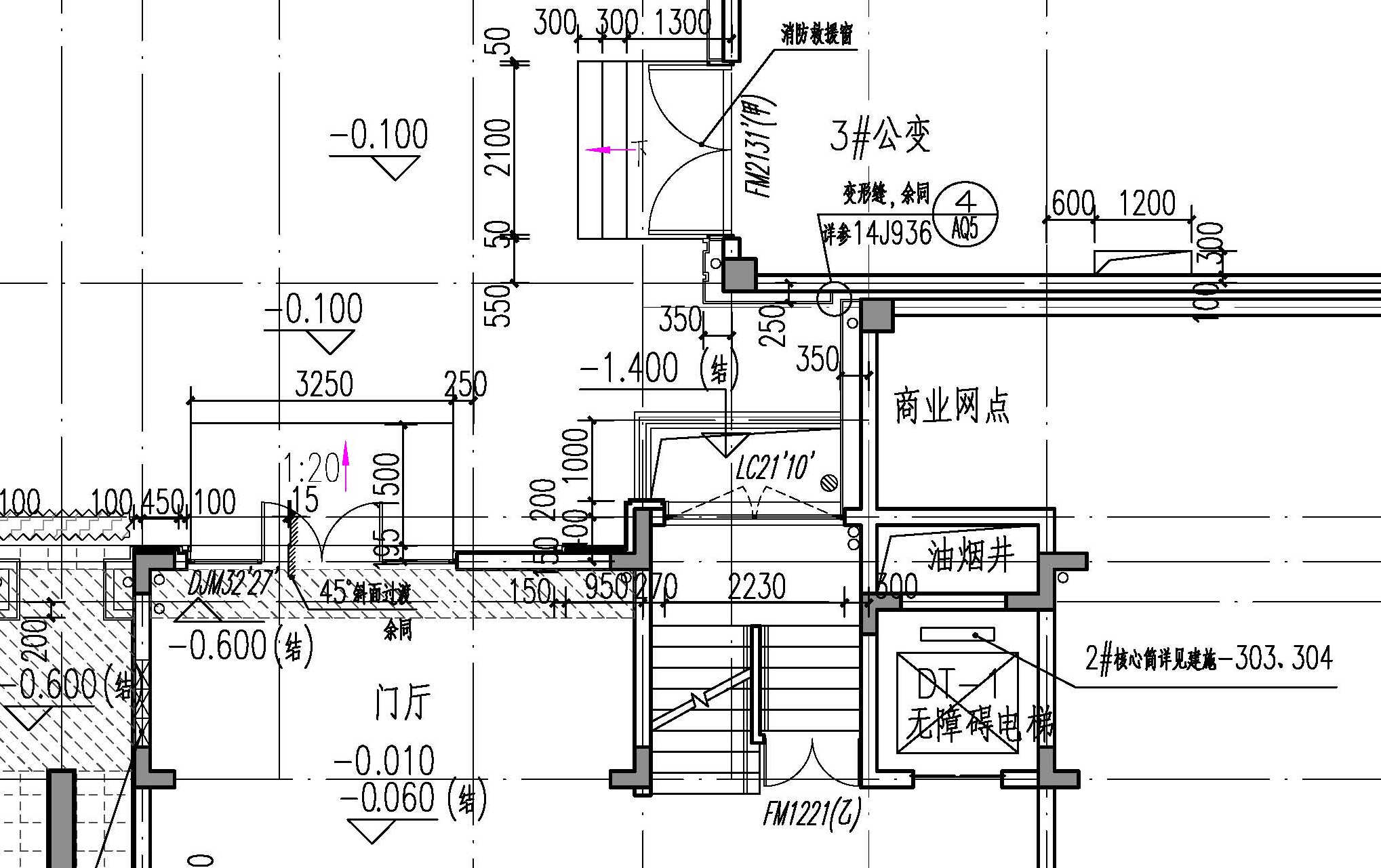

→ 图为衢州市百家塘片区一号储备土地
住宅和商业网点之间的窗不足２米和４米。
三、T/CECS 682-2020 玻璃防火分隔系统技术规程
TIP
T/CECS 682-2020 《玻璃防火分隔系统技术规程》从2020年10月1日开始实施，从新规范来看，防火窗的尺寸不必从图集中选，低于3.5ｍ高的合格防火窗都可以使用。
T/CECS 682-2020玻璃防火分隔系统技术规程
3.0.1 玻璃应选用防火玻璃。
3.0.2 防火玻璃性能应符合现行国家标准《建筑用安全玻璃第1部分：防火玻璃》GB15763.1的有关规定。
3.0.6 框架主体应采用耐温不低于1000℃的材料。
（条文解释：当发生火灾时，框架主体的耐火性能决定整个玻璃防火分隔系统的完整性。现行国家标准《建筑构件耐火试验方法》GB/T9978中规定，试验电炉的温度由室温升至1000℃的时间约为8omin。因此框架主体应采用耐温不低于1000℃的材料。）
４.1.2 当建筑物防火分隔有隔热性要求时，宜选用隔热型防火玻璃分隔系统。隔热型防火玻璃分隔系统的耐火极限不应低于设置部位的耐火极限。当采用非隔热型防火玻璃分隔系统时，应满足设置部位的耐火完整性要求，并应独立设置闭式自动喷水防护冷却系统保护。独立闭式自动喷水防护冷却系统的用水量应计入室内消防用水量。
4.1.4 玻璃防火分隔系统应经国家法定检验机构进行防火性能检测，满足检测要求后方可采用。
4.3.1 隔热型防火玻璃分隔系统应满足所替代墙体的防火性能要求，每块防火玻璃的高度不宜大于3.5m。（条文解释：隔热型防火玻璃的规格越大加工难度越大，3.5m的高度可满足建筑物内绝大部分的使用需求，另外还考虑了防火玻璃的可检测规格。）
4.4.1 除国家标准《建筑设计防火规范》GB50016-2014（2018年版）第5.3.2条、5.3.6条规定的部位外，不应采用非隔热型防火玻璃分隔系统。
INFO
.3.6中明确规定可以用耐火完整性＋自喷组合。
其它的6.2.5、6.7.7不需要设自喷系统。
四、防火分隔的要求
1、剧场、影院、娱乐
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 剧场、电影院、礼堂设置在其他建筑内时 | ≮2.00h | 甲级 | GB50016-2014，5.4.7 | |
| 剧场等建筑的舞台与观众厅之间 | ≮3.00h | GB50016-2014，6.2.1 | ||
| 舞台上部与观众厅闷顶之间 | ≮1.50h | 乙级 | GB50016-2014，6.2.1 | |
| 舞台下部的灯光操作室、可燃物储藏室 | ≮2.00h | GB50016-2014，6.2.1 | ||
| 剧场后台的辅助用房 | ≮2.00h | 乙级 | GB50016-2014，6.2.3 | |
| 电影放映室、卷片室 | ≮1.50h | GB50016-2014，6.2.1 | ||
| 歌舞、录像、夜总会、卡入OK、游艺、桑拿、网吧 | ≮2.00h | ≮1.00h | 乙级 | GB50016-2014，5.4.9.6 |
JGJ58-2008 电影院建筑设计规范
6.1.2 当电影院建在综合建筑内时，应形成独立的防火分区。
2、住宅
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 住宅部分与非住宅部分（多层，除商业网点） | ≮2.00h | ≮1.50h | ╳ | GB50016-2014，5.4.10 |
| 住宅部分与非住宅部分（高层，除商业网点） | ≮2.00h | ≮2.00h | ╳ | GB50016-2014，5.4.10 |
| 住宅和商业服务网点之间 | ≮2.00h | ≮1.50h | ╳ | GB50016-2014，5.4.11 |
| 商业服务网点中每个分隔单元之间 | ≮2.00h | ╳ | GB50016-2014，5.4.11 |
注：注意上下开口应符合6.2.5。
3、儿童、老年
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 附设在建筑内的托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所 | ≮2.00h | ≮1.00h | 乙级 | GB50016-2014，6.2.2 |
| 附设在建筑内的老年人活动场所 | ≮2.00h | ≮1.00h | 乙级 | GB50016-2014，6.2.2 |
TIP
儿童用房应独立出口（浙138）
4、医疗
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 手术室或手术部、产房、重症监护室、贵重精密医疗装备用房、储藏间、实验室、胶片室等 | ≮2.00h | ≮1.00h | 乙级 | GB50016-2014，6.2.2 |
| 医院和疗养院的病房楼内相邻护理单元之间 | ≮2.00h | 乙级 | GB50016-2014，5.4.5 |
注:
不含工业建筑，避难层（间）(5.5.23)，高层和裙房之间（浙公通第8条，楼板2.5h、上下1.2m），大于100米高层（5.1.4楼板2.0），无人车库……等。
5、设备用房
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 灭火设备室、消防水泵房 | ≮2.00h | ≮1.50h | 乙级 | GB50016-2014，6.2.7 |
| 消防控制室（地上） | ≮2.00h | ≮1.50h | 乙级 | GB50016-2014，6.2.7 |
| 消防控制室（地下） | ≮2.00h | ≮1.50h | 甲级 | GB50016-2014，6.2.7 |
| 通风和空气调节机房／变配电室 / 变压器室 / 柴油发电机房／锅炉房 | ≮2.00h | ≮1.50h | 甲级 | GB50016-2014，6.2.7、5.4.12.3、5.4.13.3GB 50352-2019，8.3.2.1 |
| 配变电所直接通向室外的门 | 丙级 | GB 50352-2019，8.3.2.2 | ||
| 柴油发电机房内的储油间和柴油发电机房间的分隔 | ≮3.00h | 甲级 | GB50016-2014，5.4.13.4 | |
| 变压器室之间、变压器室与配电室之间 | ≮2.00h | GB50016-2014，5.4.12.5 | ||
| 锅炉房内的储油间和锅炉间的分隔 | ≮3.00h | 甲级 | GB50016-2014，5.4.12.4 |
浙消[2020]166号 浙江省消防技术规范难点问题操作技术指南
4.2.19 疏散楼梯间、前室或合用前室、消防控制室、消防水泵房、消防电梯机房等直接开向室外或室外平台的疏散门，可采用普通门。
6、管井
| 部位 | 墙 | 楼板 | 门窗 | 规范 | |
|---|---|---|---|---|---|
| 电缆井、管道井、排烟道、垃圾道等竖向井道 | ≮1.00h | 丙级 | GB50016-2014，6.2.9.2 | ||
| GB50067-2014，5.3.1 | 电梯层门耐火不低于1.00h | ≮1.50h | 乙级 | GB50016-2014，6.2.7 | |
| 消防电梯井、机房 | ≮2.00h | 甲级 | GB50067-2014，7.3.6 | 前室门乙级 | |
| 电梯井（车库内） | ≮2.00h | GB50067-2014，5.3.1 | |||
| 电气竖井、智能化系统竖井 | ≮1.00h | 丙级 | GB50352-2005，8.3.5.5 |
7、车库
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 附设在住宅建筑内的机动车库 | ≮2.00h | 乙级 | GB50016-2014，6.2.3 | |
| 位于托儿所、幼儿园，老年人建筑，中小学校的教学楼，病房楼的地下部分时 | ≮2.00h | ╳ | GB50067-2014，4.1.4.1 | |
| 汽车库、修车库与其他建筑合建时（包括屋顶停车场） | ≮2.00h | GB50067-2014，5.1.6.2 | ||
| 汽车库内，停车部位和修车部位之间 | ≮3.00h | ≮2.00h | GB50067-2014，5.1.7 |
8、档案库区
| 部位 | 墙 | 楼板 | 门窗 | 规范 |
|---|---|---|---|---|
| 同一防火分区内的库房之间的隔墙均应采用耐火极限不低于3.0h的防火墙， | ≮3.00h | ≮1.50h | JGJ25-2010，6.0.2 | |
| 防火分区间及库区与其他部分之间的墙应采用耐火极限不低于4.0h的防火墙， | ≮4.00h | ≮1.50h | JGJ25-2010，6.0.2 | |
| 其他内部隔墙可采用耐火极限不低于2.0h的不燃烧体。档案库中楼板的耐火极限不应低于1.5h。 | ≮2.00h | ≮1.50h | JGJ25-2010，6.0.2 |
9、其它
| 部位 | 墙 | 楼板 | 门窗 | 规范 | |
|---|---|---|---|---|---|
| 民用建筑内的附属库房 | ≮2.00h | 乙级 | GB50016-2014，6.2.3 | ||
| 公共厨房（宿舍、公寓等）和其他建筑内的厨房 | ≮2.00h | 乙级 | GB50016-2014，6.2.3 | 除套内厨房外，明火区域 |
双轨无机特级防火卷帘（车库）
2020.06
一、相关规范、图集
| 地区 | 编码 | 名称 | 备注 |
|---|---|---|---|
| 国家 | GB 14102-2005 | 防火卷帘 | |
| 国家 | GB 50877-2014 | 防火卷帘、防火门、防火窗施工及验收规范 | |
| 国家 | GB/T 7633-2008 | 门和卷帘的耐火试验方法 | |
| 图集 | 12J609 | 防火门窗 | |
| 图集 | 17J927-1 | 车库建筑构造 | 新 |
| 华北 | 09BJ13-4 | 钢制防火门窗、防火卷帘 | |
| 新疆 | 新15J709 | 防火门、窗及卷帘 | |
GB50067-2014 汽车库、修车库、停车场设计防火规范
5.2.7 设置在车道上的防火卷帘的耐火极限,应符合现行国家标准《门和卷帘的耐火试验方法》GB/T7633有关耐火完整性的判定标准;设置在停车区域上的防火眷帘的耐火极限,应符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定标准。
TIP
防火卷帘都应当画详图。
剖面中剖到卷帘的位置都应该表达卷帘。

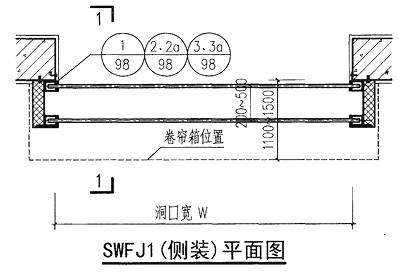

二、侧装

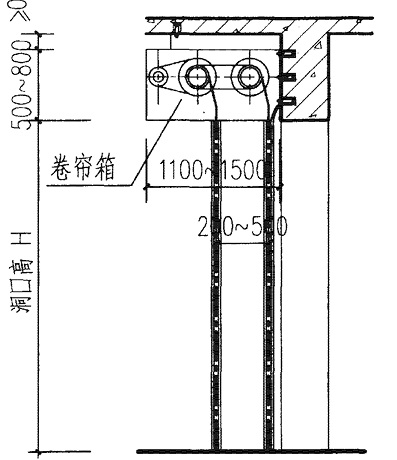

侧装的结构洞宽>车行道净宽+100
卷帘侧需空间200-500，要考虑对停车的影响
剖面上，梁需要靠卷帘侧平齐

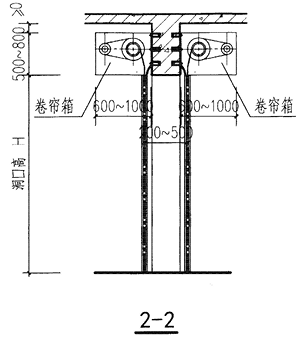

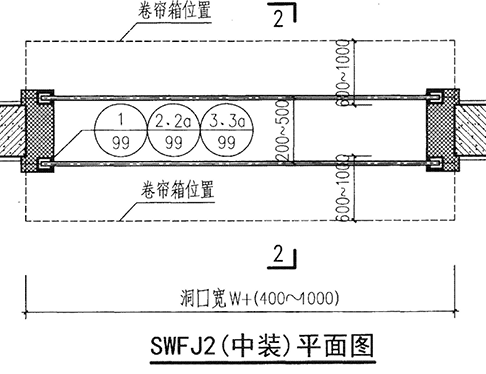

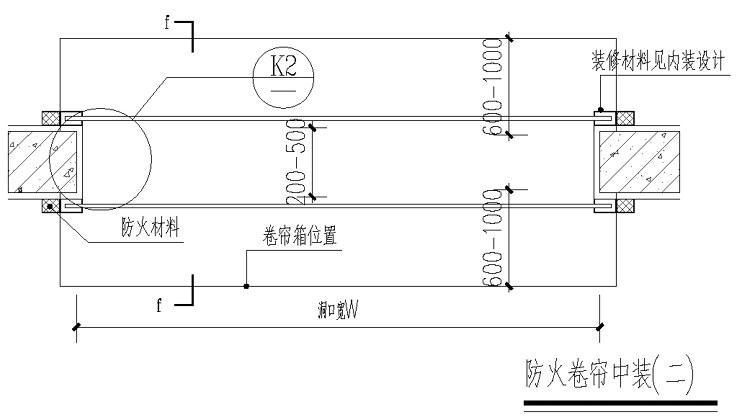

三、中装（两侧为墙，或柱大于500）
中装的结构洞宽>车行道净宽+400

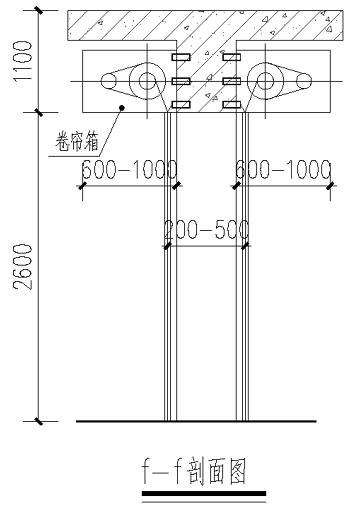

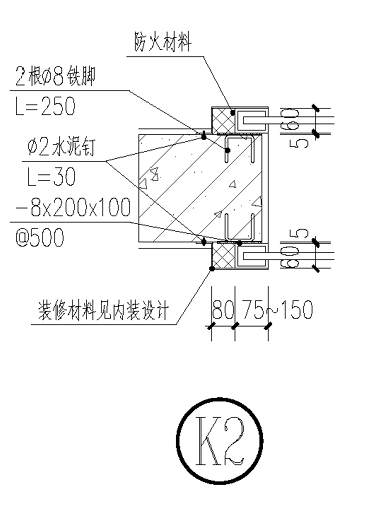

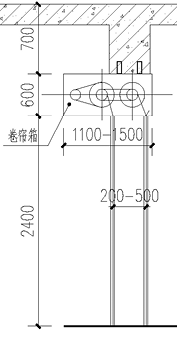

若装在梁下或板下 （右图），轴部需有要防火构造。
四、中装（两侧为柱或墙）
中装的结构洞宽>车行道净宽+100
双侧注意对停车位的影响（65）
梁应双侧平墙或柱。

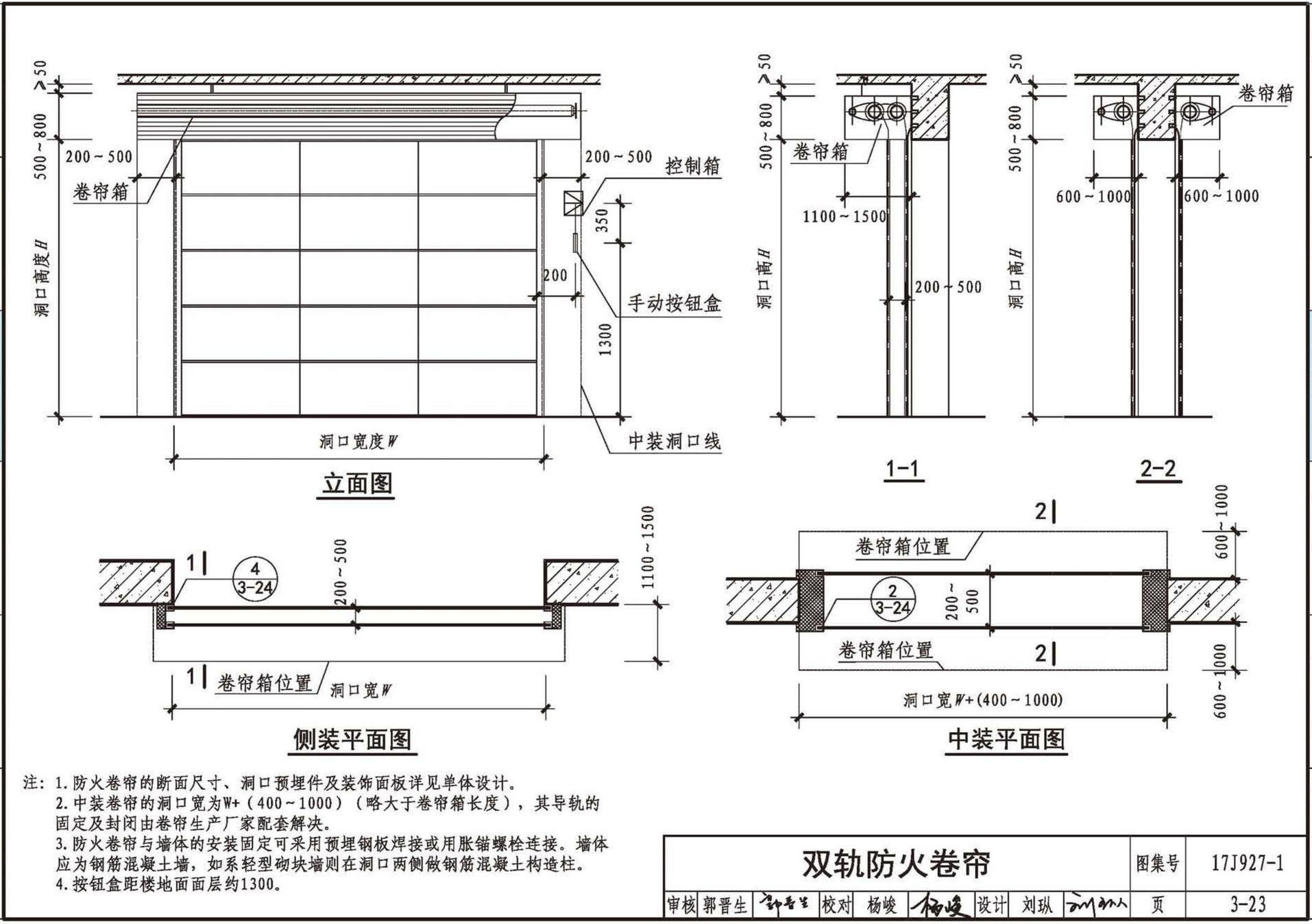

五、新图集17J927-1 车库建筑构造

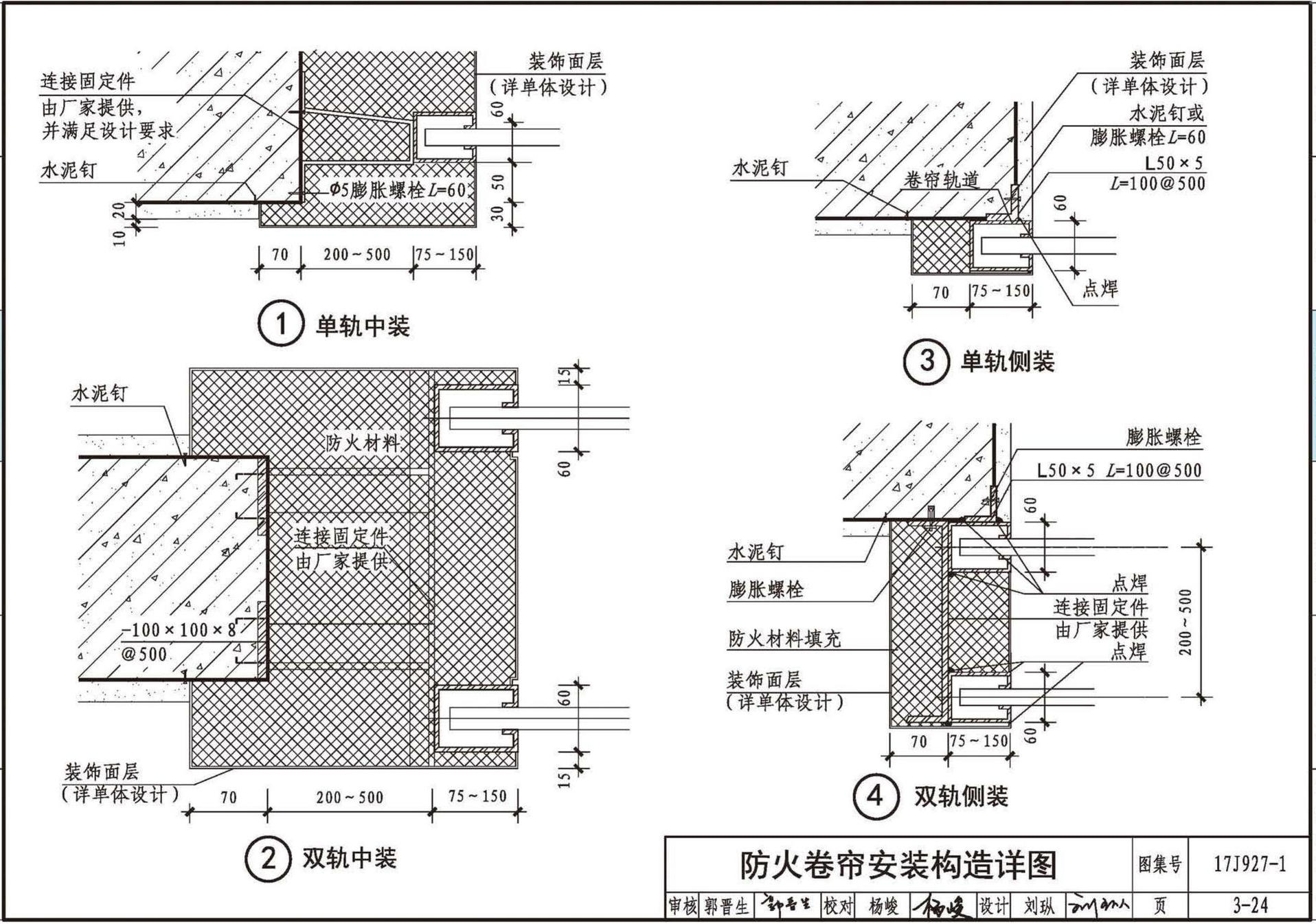

2020.11 月出版的《17J927-1 车库建筑构造》中增加了防火卷帘的参考图。（3-23，3-24）
TIP
某项目（柏悦府）
现场卷帘采购安装错误。
防火封堵
2020.07
一、幕墙
TIP

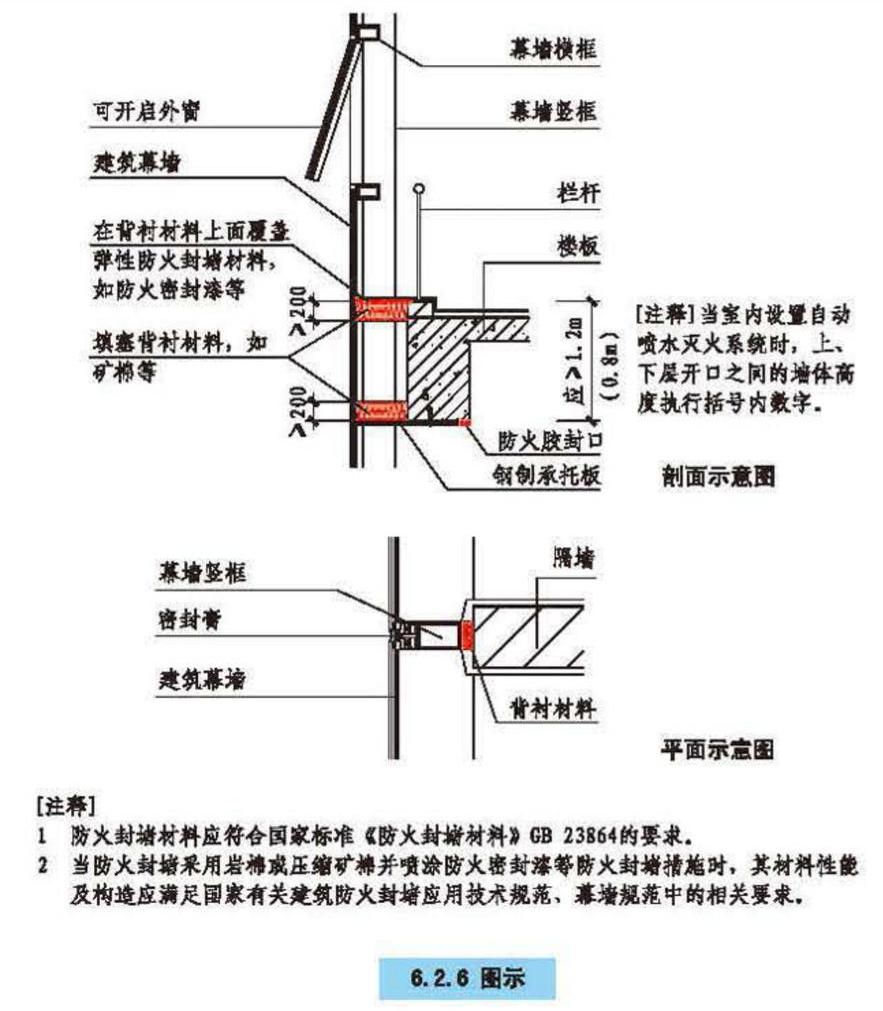

- 规范中要求建筑幕墙封堵，并没有指定防火材料高度，但《图示》6.2.6中标了200。 →
- GB/T 51410-2020 明确了200的高度要求。

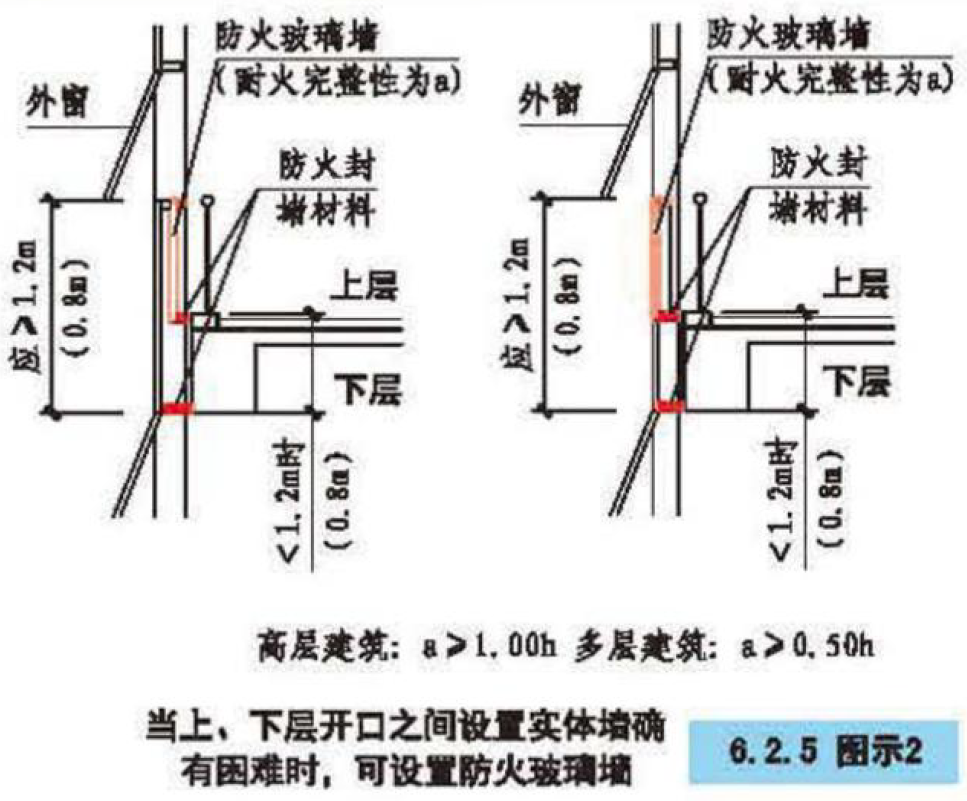

- 当上、下层开口之间设置实体墙确有困难时，可设置防火玻璃墙,但高层建筑的防火玻璃墙的耐火完整性不应低于1.00h,多层建筑的防火玻璃墙的耐火完整性不应低于0.50h。外窗的耐火完整性不应低于防火玻璃墙的耐火完整性要求。 →
GB50016-2014 建筑设计防火规范（2018年版）
6.2.6 建筑幕墙应在每层楼板外沿处采取符合本规范第6.2.5条规定的防火措施,幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵。
JGJ102-2003 玻璃幕墙工程技术规范
4.4.11 玻璃幕墙与各层楼板、隔墙外沿间的缝隙，当采用岩棉或矿棉封堵时，其厚度不应小于100mm,并应填充密实;楼层间水平防烟带的岩棉或矿棉宜采用厚度不小于1.5mm的镀锌钢板承托;承托板与主体结构、幕墙结构及承托板之间的缝隙宜填充防火密封材料。……
GB/T 51410-2020 建筑防火封堵应用技术标准
4.0.3 建筑幕墙的层间封堵应符合下列规定:
1 幕墙与建筑窗槛墙之间的空腔应在建筑缝隙上、下沿处分别采用矿物棉等背衬材料填塞且填塞高度均不应小于200mm;在矿物棉等背衬材料的上面应覆盖具有弹性的防火封堵材料,在矿物棉下面应设置承托板。
2 幕墙与防火墙或防火隔墙之间的空腔应采用矿物棉等背衬材料填塞,填塞厚度不应小于防火墙或防火隔墙的厚度,两侧的背衬材料的表面均应覆盖具有弹性的防火封堵材料。
3 承托板应采用钢质承托板，且承托板的厚度不应小于1.5mm。承托板与幕墙、建筑外墙之间及承托板之间的缝隙,应采用具有弹性的防火封堵材料封堵。
4 防火封堵的构造应具有自承重和适应缝隙变形的性能。
JGJ/T 139-2020 玻璃幕墙工程质量检验标准
3.2.1.2无窗槛墙的玻璃幕墙,应在每层楼板处板外沿设置耐火极限不低于1h、高度不低于1.2m的不燃烧实体墙或防火玻璃墙;当室内设置自动喷水灭火系统时，该部分墙体的高度不应小于0.8m。
3.2.1.3同一玻璃板块不宜跨越两个防火分区。
TIP
- 之前的规范没有明确幕墙和防火墙之间的空腔防火材料的厚度，设计中经常依据JGJ102-2003，4.4.11，GB/T 51410-2020明确要求防火材料的厚度不应小于防火墙或防火隔墙的厚度。
- （前图示中6.2.6的图不能满足要求。）
二、外墙外保温
GB50016-2014 建筑设计防火规范（2018版）
6.7.9 建筑外墙外保温系统与基层墙体、装饰层之间的空腔，应在每层楼板处采用防火封堵材料封堵。
GB50016-2014 建筑设计防火规范（2018版）
6.7.7 ……当建筑的外墙外保温系统按本节规定采用燃烧性能为B1、B2级的保温材料时，应符合下列规定: 2应在保温系统中每层设置水平防火隔离带。防火隔离带应采用燃烧性能为A级的材料，防火隔离带的高度不应小于300mm。
GB/T 51410-2020 建筑防火封堵应用技术标准
4.0.4 建筑外墙外保温系统与基层墙体、装饰层之间的空腔的层间防火封堵应符合下列规定:
1 应在与楼板水平的位置采用矿物棉等背衬材料完全填塞，且背衬材料的填塞高度不应小于200mm;
2 在矿 物棉等背衬材料的上面应覆盖具有弹性的防火封堵材料;
3 防火封堵的构造应具有自承重和适应缝隙变形的性能。
三、变形缝
GB50016-2014 建筑设计防火规范（2018年版）
6.3.4 变形缝内的填充材料和变形缝的构造基层应采用不燃材料。
电线、电缆、可燃气体和甲、乙、丙类液体的管道不宜穿过建筑内的变形缝,确需穿过时,应在穿过处加设不燃材料制作的套管或采取其他防变形措施,并应采用防火封堵材料封堵。
GB/T 51410-2020 建筑防火封堵应用技术标准
4.0.5 沉降缝、伸缩缝、抗震缝等建筑变形缝在防火分隔部位的防火封堵应符合下列规定:
1 应采用矿物棉等背衬材料填塞;
2 背衬材料的填塞厚度不应小于200mm,背衬材料的下部应设置钢质承托板,承托板的厚度不应小于1.5mm;
3 承托板之间、承托板与主体结构之间的缝隙,应采用具有弹性的防火封堵材料填塞;
4 在背衬材料的外面应覆盖具有弹性的防火封堵材料。
TIP
↑ 按GB/T 51410-2020，外墙外保温基层墙体和装饰层之间的封堵高度应为200和300。 （上图中100的高度不足。）
TIP

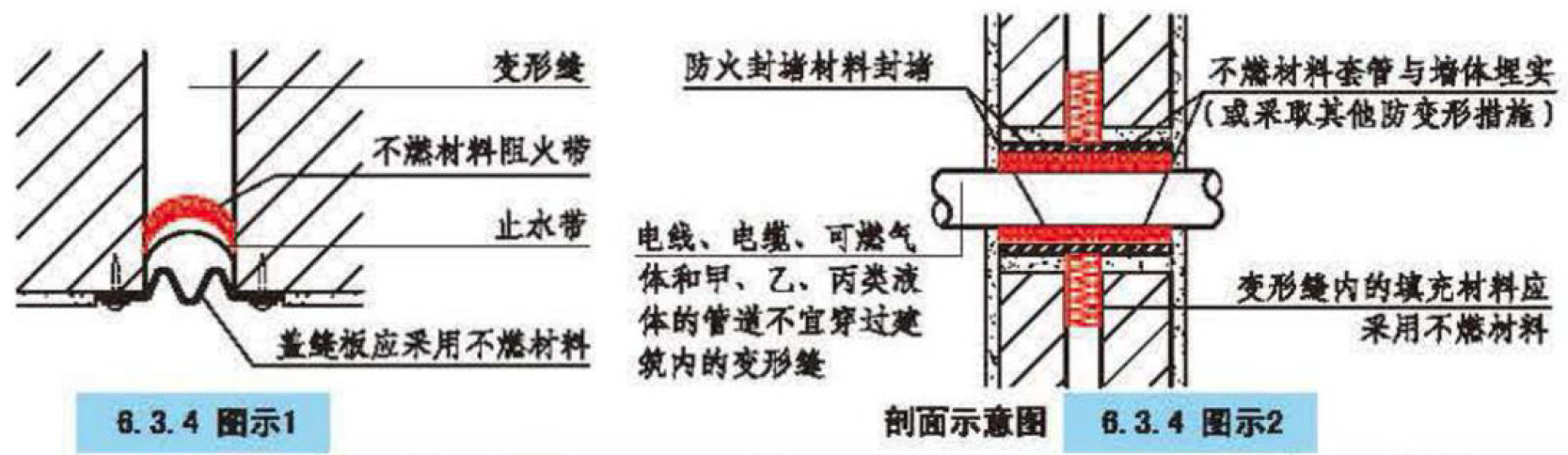

↑ 按 GB/T 51410-2020，当变形缝位于防火分隔部位时，封堵材料的堵塞厚度不应小于200。
（下图中阻火带当位于防火分隔部位时，不能满足要求。当变形缝没有位于防火分隔部位时，仍应满足GB50016-2014，6.3.4）
不燃烧等级
2022.07
一、如何达到Ａ级要求
TIP
经常碰到不燃烧等级需要达到A级的要求，那么什么样的材料能达到Ａ级？
- 必须是无机材料。
- 有机材料详见具体放宽条文。（比如纸面石膏板）
GB8624-2012 建筑材料及制品燃烧性能分级
4 燃烧性能等级
建筑材料及制品的燃烧性能等级见表1。
| 燃烧性能等级 | A | B1 | B2 | B3 |
|---|---|---|---|---|
| 名称 | 不燃材料（制品） | 难燃材料（制品） | 可燃材料（制品） | 易燃材料（制品） |
GB50222-2017 建筑内部装修设计防火规范
3.0.2 装 修材料按其燃烧性能应划分为四级,并应符合本规范表3.0.2的规定。
| 等级 | A | B1 | B2 | B3 |
|---|---|---|---|---|
| 装修材料燃烧性能 | 不燃性 | 难燃性 | 可燃性 | 易燃性 |
（条文解释）
表1常用建筑内部装修材料燃烧性能等级划分举例
| 材料类别 | 级别 | 材料举例 |
|---|---|---|
| 各部位材料 | A | 花岗石、大理石、水磨石、水泥制品、混凝土制品、石膏板、石灰制品、黏土制品、玻璃、瓷砖、马赛克、钢铁、铝、铜合金.天然石材、金属复合板、纤维石膏板、玻镁板、硅酸钙板等 |
| …… | …… |
3.0.4 安装在金属龙骨上燃烧性能达到B1级的纸面石膏板、矿棉吸声板,可作为A级装修材料使用。
3.0.5 单位面积质量小于300g/m²的纸质、布质壁纸,当直接粘贴在A级基材上时,可作为B1级装修材料使用。
3.0.6 施涂于Ａ级基材上的无机装修涂料,可作为A级装修材料使用；施涂于A级基材上,湿涂覆比小于1.5kg/m²,且涂层干膜厚度不大于1.0mm的有机装修涂料,可作为B１级装修材料使用。
3.0.7 当使用多层装修材料时,各层装修材料的燃烧性能等级均应符合本规范的规定。复合型装修材料的燃烧性能等级应进行整体检测确定。
浙消[2020]166号 浙江省消防难点问题操作技术指南2020版
3.4.11 施涂于A级基材上， 湿涂覆比小于0. 5kg/m²，且涂层干膜厚度不大于0.2mm的合成树脂乳液内墙涂料（俗称“内墙乳胶漆”），可作为A级装修材料使用。
本文最后更新：2023-04-27
